Вступление и полезные ссылки.

Частенько бывает, что попросят посмотреть голову, усилитель чтобы немного улучшить звук.....
Дело в выходные сделано, а следов не остается.
Потом вспоминаешь - что это было?
Поэтому хоть для себя (может кому и пригодиться) буду в каждом сообщении немного описывать что делалось в конкретной голове или усилителе и по возможности прикладывать фотки.
Также буду здесь давать ссылки, если какая голова описана в другом блоге или форуме.

Дисклеймер:  советчик не несет никакой ответственности за свои советы.

Полезные ссылки о том, как снимать штатные головы с разных машин:

В картинках:

http://www.fitaudio.com/

Выбранные ссылки на видео:

http://yatour.com.ua/index.php?route=information/information&information_id=10

Оригиналы видео:

http://www.gtacarkits.com/

Ссылки на другие мои блоги или темы на форумах.

Штатная голова Мазда3.

http://halin-mazda3.blogspot.com/2013/05/blog-post.html

Blaupunkt Bremen MP76. Ремонт и доработка.

http://halin-mp76.blogspot.com/

Штатная голова Мазда6.

http://mazda6.ru/m/viewtopic.php?f=105&t=27144&sid

Штатная голова Мазда СХ7.

Инсталяция в СХ-7 нового звука с использованием штатной аудиосистемы.

Штатная голова Nissan Qashqai.

Вывод линейных выходов со штатной головы (модель PN–2805F)

Audio outputs from the factory Head Unit Nissan Qashqai (PN-2805F).
Вывод линейных выходов со штатной головы Nissan Qashqai (28185 JD00A, модель PN–2805F, производство Clarion Co. Ltd.).

По просьбе владельца Nissan Qashqai я немного доработал штатную голову под вывод линейных сигналов.

Для ясности изложения разделю тему на несколько частей.

Первая часть – почему не так все хорошо получается.
Вторая часть – доработка головы и вывод линейных выходов.
Третья часть – выравнивание уровней громкости при воспроизведении с СД и Хкарлинка.
Четвертая часть – возможные доработки головы (расширение АЧХ, уменьшение искажений) при работе от встроенного усилителя.

Часть первая.
Почему не так все хорошо получается.

Многие уже поняли, что для того чтобы выпаять линейки (не имея принципиальной схемы головы) надо начинать плясать от выходного усилителя. Во многих штатных головах ставят четырехканальные усилители в одном корпусе микросхемы, куда на ножки 11,12,14,15 (или какие другие – это все смотрится по даташиту) приходят фронтальные и тыловые сигналы… вот к ним обычно пытаются припаяться через разделительные конденсаторы, подключают это все к усилителю, включают и в очередной раз делается вывод, что штатная голова никуда не годится.
Так вот - пляска от входов выходного усилителя, это всего лишь только самое начало (3%) и на примере этой головы я немного поясню, почему все получается плохо и как можно сделать максимально хорошо.

Выходные линейные небалансные сигналы с универсального аудиопроцессора (далее «АП») фирмы Philips SAF7730HV поступают на фильтр НЧ выполненный на операционном усилителе (ОУ) NJM 2060, далее все идет на усилитель мощности. Получается, что именно АП SAF7730 и определяет качество исходного линейного сигнала. Подобный АП встречался мне уже не раз в других штатных автомобильных головах и в принципе он показывает неплохие результаты. SAF7730 представляет собой аудиопроцессор DSP с программным радио (внутри есть два сигма-дельтовских АЦП для цифрового приемника, RDS, по входам четыре сигма-дельтовских АЦП, DSP, на выход - шесть мультибитных сигма-дельтовских ЦАПов со 128 кратной передискретизацией и так далее).
Как показали результаты после того, как были выведены линейки - ничего дополнительно по АЧХ в АП не запрограммировано, она линейна.
То, что удалось раскопать по SAF7730 – это то, что шумы по цифра-аналог в режиме Mute -105 Дб, по аналог-цифра-аналог -76 Дб, по цифра-аналог -80 Дб, максимальный сигнал на выходе – 1 вольт. Особо ничего выдающегося тут нет, но работать на внешний усилитель можно.
Также плохо то, что ОУ NJM 2060 выполнен в корпусе SSOT14, а хороших аудиофильских микросхем в таком корпусе практически нет, поэтому придется оставить ОУ без замены и работать с тем, что есть.
Для усиления сигнала с АП до 4-6 вольт, чтобы нормально раскачать внешний усилитель внешний предварительный усилитель сделать можно, но тогда значительно возрастет стоимость доработки головы, поэтому будем пытаться использовать встроенный предварительный усилитель, как предварительный усилитель для раскачки внешнего усилителя.
Так как у меня не было возможности реально заставить работать голову дома из-за замороченной в ней фигни с имобилайзером (я мог только подавать питание) – это немного усложнило мою задачу….но я поступал как обычно – вырисовал схему предварительного усилителя с платы и проанализировал ее программным способом (WorkBench). Я поступаю таким образом всегда, так как сами платы и SMD элементы совсем не годятся для экспериментов в натуре. Теоретические и практические результаты имеют хорошую идентичность - таким образом, я уменьшаю время экспериментов и сохраняю саму плату от перегрева и дорожки от отваливаний из-за многочисленных перепаиваний (кстати - плата в этой голове трехслойная, поэтому при пайке надо быть втройне осторожным).

Смотрим на схему этого предварительного усилителя на ОУ NJM2060, задачей которого является усиление сигнала с АП (максимальный выход с АП 1 вольт среднего, а для раскачки усилителя требуется примерно около 1,8 вольт среднего), также он выполняет функцию ФНЧ, чтобы завалить частоты выше 20 кГц (обычно разработчики никогда на выходах АП и на входах в усилитель не устанавливают максимальные напряжения, так как при этом сильно возрастают нелинейные искажения, поэтому принимаем за выходное 1 вольт в амплитуде, а за входное в усилитель 2 вольта в амплитуде). Не знаю, какой именно в голове стоит усилитель мощности (для того, чтобы увидеть его название надо выпаивать конфигурястую железку, которая заодно выполняет роль притягивалки к радиатору корпуса микросхемы), поэтому входное сопротивление усилителя принимаю за 90 кОм (а если входное у этого усилителя 50 или 30 кОм, тогда завал нижних частот может начинаться вообще со 350 Гц!!!!).

И графики АЧХ и ФЧХ предварительного усилителя в штатном включении:

В целом все "нормально", единственно только фаза сигнала прокручивается в диапазоне 10-20000 Гц практически на 180 градусов. Правда может, как то это учтено в АП……, хотя вряд-ли.
Такое перекручивание фазы не есть что-то особенное – в среднего качества автомобильных ресиверах фаза обычно может иметь нелинейность до 90 градусов (и то только по краям звукового диапазона), разница по каналам может достигать 10-30 градусов…… то есть еще как-то можно построить сцену….. посмотрим, что будет реально на выходе этой реальной головы.
Таким образом, подпаявшись к ножкам выходного усилителя мы имеем максимальный выходной сигнал в 1,2 вольта, нелинейную фазовую характеристику сигнала (вывод пока только на основе теоретических исследований по предварительному усилителю) и обрезанные нижние частоты как минимум со 100 Гц. О качестве питания внутри головы и о цифровых наводках, как правило, лучше молчать (не удержусь - при подаче питания на голову я увидел, что цифровые хвосты по питанию ОУ NJM2060 достигают в размахе до 1,5 вольт, а по всем питаниям АП гуляет веселенькая пучастая модуляция (от единиц килогерц аж до мегагерцового диапазона) амплитудой около 300 мВ), так же как и о влиянии на сигнал входных цепей усилителя мощности…..
Что мы имеем в результате: с толком раскачать усилитель не получается (для нормальной раскачки усилителя нужно не меньше 3 вольт в амплитуде, а то, что пишут в технических характеристиках (мол чувствительность от 0,5 вольта...) - полная фигня, бюджетные усилители как правило с трудом раскачивается только на свою номинальную мощность... нет динамики, нет драйва, да и гейн усилителя приходится выставлять на максимум - есть возможность услышать все наводки по питанию и шумы самого усилителя), нет нормального тонального баланса (завал в области нижних частот) и ни о какой сцене речи не может быть и речи (плохая ФЧХ)..... и т.д и т.п..
Все действительно пока получается не очень хорошо.
Теперь будем пытаться хоть как-то исправить питание и параметры выходных сигналов с головы.

Часть вторая.
Доработка головы и вывод линейных выходов.

Разбирается голова легко, надо только аккуратно отстыковать переднюю панель, которая снимается путем одновременного отгибания пластмассовых защелок по всему периметру передней панели, тогда передняя панель подается вперед и отсоединяется по разъемам:

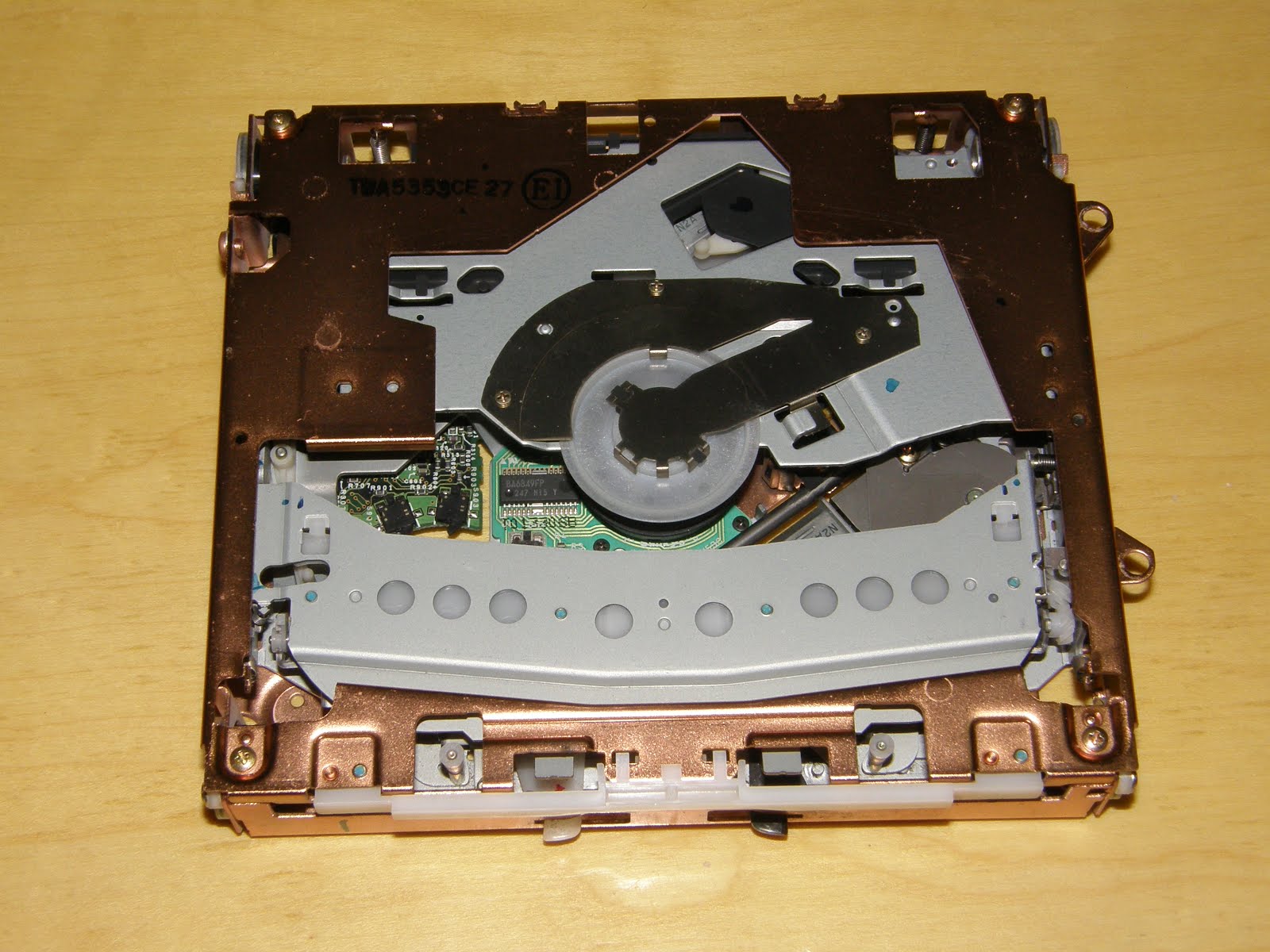

Шлейф СД привода просто вытаскивается за синюю подложку шлейфа из разъема платы, никаких хитрых защелок там нет. Запихивается в разъем тем-же самым макаром, как и вытаскивается.

Вид главной платы:

1.Меняем главный фильтрующий конденсатор по питанию - 3300 мкФ на низкоимпендансный конденсатор 4700,00 мкФ (номера не пишу, так как его не перепутаешь - он самый большой и на фотке уже замененный - красного цвета) и дополнительно блокируем его керамическим 100 нФ с обратной стороны платы.

2. Заменяем конденсаторы по питанию ОУ: 47 мкФ (С552) на 100 мкФ, в фильтре средней точки 330 мкФ (С549) на 470 мкФ, и также блокируем их керамическими конденсаторами номиналом в 100 нФ.

3. Желательно заменить конденсатор номиналом 330 мкФ (С350) на 470 мкФ по главному питанию самого АП. По крайней мере рядом с ним обязательно ставим блокировочный керамический SMD номиналом 22-100 нФ, так как этот конденсатор С349 просто на плате отсутствует.

4. Как это обычно принято у производителей радиаппаратуры, когда они хотят получить побольше прибыли- в первую очередь они устанавливают минимум блокировочных конденсаторов по питанию, не впаивают разъемы, вместо дросселей ставят перемычки... и т.д. В этом случае они поступили по первому варианту – в обвязке АП практически не стоит ни одного блокировочного конденсатора по входящим в него питаниям (всего в АП питание 3,3 в и 1,9 в поступает примерно на 20 ножек, по схемам в других аудиоустройствах, где стоит этот АП - нужно блокировать конденсаторами примерно 10 ножек), хотя места для них на этой плате предусмотрены !!!!!!!! Отчасти становится ясно, откуда такие наводки по питанию АП.
Кто занимался цапостроением – знает, что в любом, даже суперпрекрасном ЦАПе звук элементарно можно убить плохим и неправильно сделанным питанием…..
Поэтому устанавливаем керамические SMD (желательно серии NPO) на следующие места:
С342, C337, C322, C305, C304, C331, C329, C332 – номиналом 10-22 нФ, а на место С321 устанавливаем электролитический SMD номиналом 47-100 мкФ (вольтаж любой – там всего 1,9 вольта)

(на фото все эти уже припаянные конденсаторы отмечены красными точками - итого: устанавливаются 9 керамических SMD и один SMD электролит)

После выполненных доработок по питанию – в питании АП практически исчезли все ВЧ наводки, а на ОУ все наводки уменьшились до приемлемых 100 мв. Из опыта – в звуке это проявляется чистыми и незамыленными высокими частотами, лучшим разделением по каналам и в целом более глубокой сценой…..(естественно это все в сравнении с недоработанной головой).

5. Керамические проходные конденсаторы SMD C501, C502, C503, C504 номиналом 1 мкФ заменяем на малогабаритные электролитические конденсаторы 1 мкФ*50в. Думаю не надо объяснять, как на звук влияет керамика – по мне, так лучше самый плохой электролит, чем самая хорошая керамика.
Электролиты ложим набок, иначе по другому их не поставишь и фиксируем их термоклеем.

Двигаемся дальше – ищем вариант усиления сигнала с АП до максимально возможного (чтобы не наступило клиппирование), расширяем рабочий звуковой диапазон на нижних частотах и пытаемся ФЧХ сделать более линейной.
Просто так увеличить резистор в цепи обратной связи и получить усиленный сигнал не получится - сразу появляется большой горб – подъем на десяток децибел с 10 до 22 кГц…..

6. Я предлагаю следующий вариант доработки, смотрим измененную схему:

Видим, что вместо резисторов R502, R503, R504, R505, R524, R507, R508, R535 теперь нужно поставить нулевые перемычки, конденсаторы С517, C505, C506, C516 поменять на 1,5 нФ (разброс 1,2-1,5 нФ), резисторы R521, R509, R510, R522 поменять на 24 кОм (разброс 22-26 кОм) и параллельно им поставить конденсатор номиналом в 180 пФ (разброс 120-180 пФ).
Менять и ставить в обвязку ОУ нужно именно такие номиналы, которые я указал, менять частично или не все – тогда получится ерунда, так как это фильтр и все элементы работают взаимосвязано.......... Например, если не поставить конденсатор 180 пФ, тогда рабочий диапазон расширится до 60 кГц, если не увеличить С517, C505, C506, C516 до 1,5 нФ, тогда частота начнет падать уже с 10 кГц……..

Вот уже все перепаяно:

7. Выпаиваем конденсаторы С545, C543, C544, C542 (в штате стоят номиналом 56 нФ) и на выход будем ставить конденсатор номиналом 4,7 мкФ*16-25в (если входное сопротивление внешнего усилителя в пределах 10-20 кОм или 2,2 мкФ, если входное сопротивление 30-50 кОм).
Электролитические конденсаторы С545, C543, C544, C542 и C501, C502, C503, C504 устанавливаем плюсами к ОУ NJM 2060.

Данный вариант доработки предварительного усилителя не единственный, может кто потом предложит вариант и получше.

Все элементы (за исключением электролитов) лучше использовать SMD 603 типоразмера, правда с небольшим трудом можно вставить и 805.
Менять элементы нужно все сразу во всех каналах, так как иначе не будет идентичности ФЧХ.
Смотрим на графики АЧХ и ФЧХ после сделанных изменений в схеме и видим, что теперь на выходе мы имеем сигнал, усиленный в три раза (на максимуме громкости в амплитуде это составит примерно 4 вольта), АЧХ линейна в диапазоне 10-20000 Гц, ФЧХ также практически линейна в диапазоне 10-10000 кГц и только к 20 кГц подкручивается на 45 градусов.
Графики АЧХ и ФЧХ доработанного предварительного усилителя головы:

8. Выходные разъемы RCA закрепляем на задней стенке головного устройства, так как сзади головы есть достаточно места. Почти посередине за головой есть еще и углубление между воздуховодами, поэтому вполне можно ставить и корпусные RCA мамки, а RCA папки использовать угловые.
Обязательным условием должна быть изоляция корпуса выходных RCA от корпуса головы – аудиоземля на RCA должна идти только с платы.

Сверлим в задней стенке-радиаторе четыре большие и одну маленькую дырочки
(алюминий здесь очень мягкий, сверло по металлу не годится – лучше сверлить сверлом, заточенным для дерева)

В качестве разъемов RCA использую четверную сборку выпаянную с авторесивера Блаупункта. Новые такие сборки обычно найти тяжеловато, но на любом радиобазаре всегда есть продавцы, торгующие подобными запчастями с распаянных автомагнитол.

Чтобы не мучать печатную плату и иметь возможность нормально разбирать голову, выходные проходные конденсаторы устанавливаю на небольшую платку, которая припаяна к сборке RCA

К плате все подсоединяется тонкими экранированными проводками,
аудиоземля берется ближайшая к дорожкам, на фотке это все видно:

Вот как выглядит задняя стенка головы в сборе:

9. Отсоединить усилитель мощности от питания выпаиванием перемычек или перерезанием дорожек не удалось, так как плюсовая шина идет внутри платы третьим слоем, поэтому я просто выпихнул 6 и 20 ногу усилителя из пистонов платы, в случае чего, можно будет опять запаять ножки на место.

10. Насчет вывода ремоута задачи не стояло, но так как голова все таки типа выключается – значит с процессора всегда можно выловить сигнал выключения, хотя бы, например попытаться использовать сигнал стандбая усилителя мощности, который обычно идет на 4 ногу усилителя и в данном случае поступает через резистор R535 (единственно сигнал стадбая работает как-бы наоборот – когда усилитель включен – сигнала стандбая нет, а когда выключен – на 4 ноге должно быть примерно 3 вольта).
Это не единственный сигнал вкл/выкл в голове, который выходит с главного процессора, надо только его найти и пропустить через электронный ключик…
Почему я написал, что «типа выключается» - дело в том, что и в этой голове все как обычно – после снятия сигнала АСС с головы – отключаются только мощные потребители – СД привод, приемник, а все остальное – главный проц, АП, предвар.. и так далее остаются под напряжением, но к всеобщей радости они потребляют единицы миллиампер.

Когда все, что было описано выше, было сделано, голову подключили в автомобиле.
У владельца уже был установлен усилитель для фронта, заменена акустика, установлен саб с усилителем и подведены межблочники к голове…..
Все заработало, фронтальный усилитель раскачивается по полной, саб также заработал по полной, наводок при работающем двигателе нет. На слух - есть и низкие и высокие, провалов нет, искажений на максимальной громкости нет.
Проверил АЧХ на линейных выходах – приводить ее фотку здесь нет смысла, так как АЧХ линейна во всем звуковом диапазоне 10-20000 Гц.. Это есть гуд, значит производители головы ничего в DSP АП не изменяли и это радует.
Измерять АЧХ в салоне с помощью микрофона не имело смысла, так как владельцу еще предстоит сделать виброшумку дверей, заменить грили в дверях, привести в порядок проводку…. и т.д. – инсталляционные работы еще в завершающей стадии.

В заключение второй части:
Как звучит штатная голова - мне понравилось, так что АП SAF7730HV, как и голова в целом для среднебюджетного варианта инсталляций после таких твиков, вполне подходит.

Часть третья.
Выравнивание уровней громкости при воспроизведении с СД и Хкарлинка.

Удивила действительно большая разница в громкостях при работе СД и Хкарлинка.
Решается эта проблема совсем несложно, но для начала я немного поясню суть происходящего.
Вход на разъеме СД-чейнджера рассчитан на стерео балансный вход (L+, L-, R+, R-). Думаю тут ясно, почему для чейнджера применяется балансный вход – не надо заморачиваться с тщательным экранированием проводов, можно аудиосигнал с внешнего чейнджера подавать посредством обыкновенных неэкранированных проводков. Но вот производители Хкарлинков совсем не напрягают себя созданием балансного выхода - используют обыкновенный небалансный выход, сигнал подают только на пины L+, R+, а минусовые входы в голове просто не используют. В принципе при работе Хкарлинка от штатной головы ничего страшного не происходит и никаких особых наводок в сигнале не слышно. Уровень сигнала с линка подгоняется под уровень СД и все становится нормально, но почему здесь этого не сделано, немного непонятно.
Суть доработки такова – на каждом балансном сигнале, перед входом в АП, стоит делитель из двух прецизионных сопротивлений (они даже не промаркированы) – в данном случае номиналы 18 кОм (R304, R305, R307, R308) и 10 кОм (R332, R334, R336, R337).
После некоторых расчетов и прикидок в уме – я поменял сопротивления R304, R305, R307, R308 (18 кОм) на сопротивления 10 кОм (в нашем случае точность сопротивлений роли не играет, так как сигнал небалансный….. и вообще можно поменять только два сопротивления по L+ и R+).
Уровень громкости с СД и Хкарлинка стал примерно одинаковый.

Но выскочила другая бяка – при воспроизведении треков с линка вдруг стали слышны непонятные помехи в СЧ-ВЧ диапазоне в виде эхо-булькающих-загрязняющих призвуках. Более конкретно этот эффект описать не берусь, так как подобное слышу впервые, а времени для его выслушивания было не так много.
Обычно в Хкарлинках минусовые аудиовхода L- и R- просто не используются, здесь-же они соединены перемычкой и отдельным проводом идут на массу самого линка.
Очевидно, здесь и кроется проблема такого заданного низкого уровня громкости, так как, скорее всего, образуется паразитная земляная петля, которая и приводит к появлению помех, загрязняющих звук.
Чтобы уйти от этой проблемы я припаял две нулевые перемычки, которые замыкают минусовые входа на корпус прямо около разъема СД чейнджера в голове (можно просто повесить соплю из припоя).
Все помехи пропали, звук стал максимально чистый.

И еще несколько наблюдений за работой Хкарлинка.
Когда голова и соответственно Хкарлинк начинает работать через внешний усилитель, как правило, отмечается повышенные ВЧ шумы и наводки в виде слышимой работы цифровой части самого линка в паузах между треками. По ВЧ шумам – тут накладываются два аспекта – во первых, шум самого линка около 80 Дб, а во вторых, в этой голове сигнал с линка сначала проходит оцифровку в АЦП АП, а затем обратное преобразование в выходных ЦАПах АП, а такое двойное цифровое преобразование звуку и шумам, естественно, качества не прибавляют. Гораздо лучше поступают в головах мазд – там отсутствует двойное цифровое преобразование, и аналоговый сигнал с линка через аналоговый АП (там только управление цифровое) поступает на усилитель.
В свое время я пробовал я отбирать из десятка разных линков наименее шумящие, но они все работают примерно одинаково, удалось найти только один, который вроде шумел и давал свои цифровые наводки потише, чем все остальные. Попытка посмотреть что можно сделать с самими линками закончилась ничем – там стоит конкретный проц, с конкретной разводкой платы, которые и определяют выходные параметры, единственно, что только можно поменять переходные конденсаторы по звуку (танталовые на электролитические) - немного приятнее начинают звучать высокие частоты.

Вывод по третьей части.
Уровень сигнала с СД и Хкарлинка теперь одинаковый и для штатного режима работы головы все становится нормально. При работе на внешний усилитель придется мириться с небольшими наводками, которые могут прослушиваться в твитерах в паузах между треками.


Часть четвертая.
Возможные доработки головы (расширение АЧХ, уменьшение искажений) при работе от встроенного усилителя.

1 Вариант.

1. Несколько раз анализировал возможные варианты по изменению параметров предварительного усилителя, и все-таки самый простой вариант для того, чтобы появились низкие частоты (при этом голова будет играть даже чуть громче на одно деление) – это поменять конденсаторы С545, C543, C544, C542 на номинал 0,22- 1 мкФ. При первом испытании я ставил 1 мкФ – все работало нормально, никаких уходов усилителя или АП в защиту нет, все работает устойчиво, Герцы вполне справились с низкой частотой, для нормального прослушивания пришлось даже прибрать тембр НЧ на несколько единиц.
Если остаются штатные динамики, то лучше ставить 0,22 мкФ, если динамики установлены другие, то в зависимости от их возможностей отыгрывания нижнего диапазона – можно ставить 0,33-0,47 мкФ, если тыловые каналы будут работать еще и на саб (по высокоуровневому включению), тогда на тыл ставим 1 мкФ.
Менять ли проходные конденсаторы C501, C502, C503, C504, С545, C543, C544, C542 на электролиты, каждый принимает решение сам (но я бы поменял).
2. Меняем главный конденсатор по питанию на максимально возможный по емкости, который влезет туда по габаритам – 6800, 10000 мкФ. Это поможет встроенному усилителю отыграть низкие частоты без заметных искажений.
3. Устанавливаем отсутствующие блокировочные конденсаторы по питанию АП - С342, C337, C322, C305, C304, C331, C329, C332, С349 – номиналом 10-22 нФ, а на место С321 устанавливаем электролитический SMD номиналом 47-100 мкФ.
4. Если не лень, то заменяем конденсаторы по питанию ОУ: 47 мкФ (С552) на 100 мкФ, в фильтре средней точки 330 мкФ (С549) на 470 мкФ, и также блокируем их керамическими конденсаторами номиналом в 100 нФ.

2. Вариант.

Можно выполнить все доработки, указанные в первом варианте, но дополнительно запитать выходной усилитель напряжением 16-18 вольт от автомобильного ноутбучного (или иными, вплоть до самодельных) ДС/ДС мощностью 120-150 Вт. Желательно выбирать ДС/ДС с частотой преобразования выше 100 кГц и встроенной защитой от короткого замыкания. Напряжение подавать на вытащенные из пистонов платы 6 и 20 ножки усилителя. Преобразователь можно разместить и закрепить в любом свободном месте автомобиля, но как можно ближе к голове.
Повторно описывать данный вариант не буду, о принципах реализации данного варианта и полученных результатах можно прочитать здесь:

http://halin-mazda3.blogspot.com/2013/05/2.html

С данной головой можно подавать на встроенный усилитель практически полные 18 вольт, для уменьшения на 15% сигнала (как-бы типа заменитель делителя) необходимо вместо резисторов R514, R515, R517, R518 номиналом 1 мОм, поставить резисторы номиналом 100 кОм.
В тех вариантах использование максимальных 18 вольт упиралось в довольно маленький радиатор на голове.
А здесь сзади штатной головы есть достаточно свободного пространства, поэтому на заднюю стенку элементарно устанавливается дополнительный радиатор с какого-нибудь компьютерного старого процессора. Радиатор ставим через любую термопасту и прикручиваем винтами. Внешне это будет выглядеть примерно так:

И в заключение:
Все работы по доработкам должен выполнять опытный радиомастер, имеющий навыки работы с SMD элементами и имеющий необходимое для этого оборудование.
Материал данной темы, как и всех других моих статей, можно использовать по своему усмотрению, никаких ограничений нет.
Если будут замечены какие-либо неточности в изложенном материале - прошу сообщать, я внесу изменения.

Доработка Becker Traffic Pro 47XX

http://halin-becker.blogspot.com/2013/05/becker-traffic-pro-47xx.html



Головное устройство Мазда6 2008 года (CQ-EM4771AT).

 Головное устройство установленное в автомобиле Мазда6 2008 года – на наклейках производства Matsushita Electric Industrial Co., Ltd, модель GS1E669RXA.

В голове установлен 6 дисковый CD/MP3 чейнджер, откуда цифровой сигнал поступает в аудиопроцессор (далее АП) - SAF7730HV (сборка 323), далее из АП уже аналоговые фронтальные и тыловые сигналы проходит через два сдвоенных ОУ JRC 4560 и поступают на выходной усилитель и далее на динамики.
Аудиопроцессор SAF7730HV покрыт тайной, удалось найти только рекламные аннотации по его возможностей,  даташита на него найти не удалось. Поэтому какие у него шумы, какие искажения - пока совершенно неизвестно.
Судя по рекламе возможности АП большие, но реально в этой голове реализовано совсем малая часть. Качество звука, естественно, будет определять именно АП.
Были сняты АЧХ фронтальных и тыловых каналов (после ОУ) в нулевых регулировках тембра до доработки и после доработки.

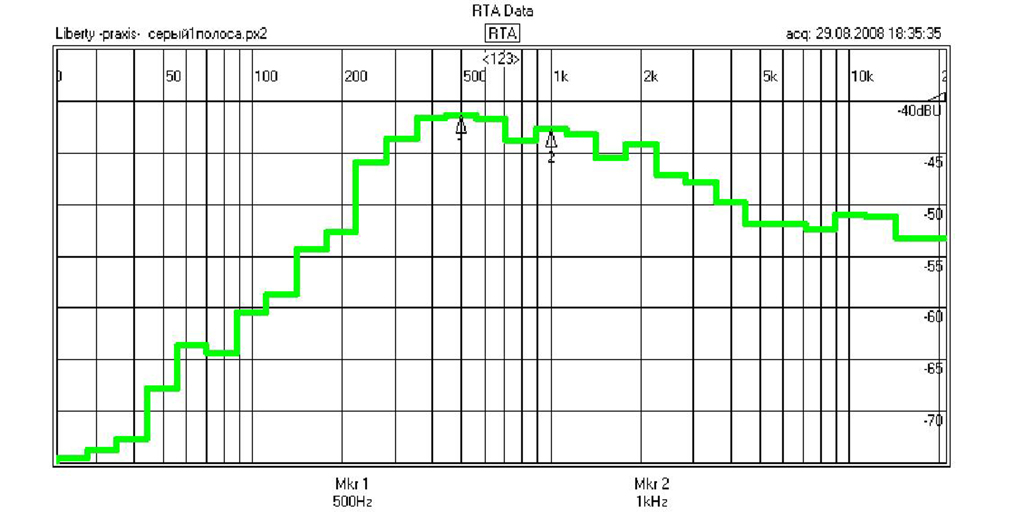

АЧХ до доработки:

Тыловой канал.

Фронтальный канал

Думаю теперь будет совсем понятно, почему совершенно бессмысленно цеплять к тыловым каналам усилитель саба – низких частот там в принципе нет – считай с 400 Гц они первым порядком полностью срезаны. Сразу обращает на себя внимание горбатая АЧХ с центральной частотой на 500 Гц со спадающими в обе стороны характеристиками. Причем это практически так уже сформировано в самом АП!
Не лучшая картина и на фронтальных каналах – там низкие частоты срезаются с 200 Гц.
Питание АП, ОУ изобилует цифровыми наводками, как таковые цифровые и аналоговые земли смешаны в кучу…..
Единственно порадовало организация половины питания для предварительных ОУ. Она выполнена на сдвоенном ОУ (обычно, даже в головах из высших линеек, это  делается с помощью резистивного делителя). Такая средняя земля на ОУ позволяет получить усиленный сигнал с наименьшими нелинейными искажениями после двухполярного питания.
Поэтому было принято решение о том, чтобы эти два ОУ использовать как предварительные усилители для вывода линейных сигналов.
Далее я, наверное, остановлюсь про описание  подробностей схемотехники в голове, если кому интересно, задавайте вопросы в личку.
АЧХ после доработки:

Тыловой канал.

 Фронтальный канал.

На фронтальных каналах АЧХ стала практически линейная, тыловые каналы стали немного лучше, теперь низкие начинают спадать только с 300 Гц и не так круто, но это не совсем, что хотелось......
Поэтому в качестве источника сигнала для внешнего усилителя на фронт и саб следует использовать фронт, а тыл, если кому хочется, можно пускать назад только для подзвучки.
Немного своих ощущений (прослушивание на домашке): - порадовали низкие частоты. Они действительно стали настоящими, полновесными – вот что значит мультибитник АП, собака - уверенно играет от 5 Гц! Средние частоты на ширпотребовских и МР3 дисках немного шамкающе-мутноватые, зато на хороших дисках нет ни какого намека на грязь, играет чисто, уверенно. Высокие также не напрягают и звучат чисто только на хороших дисках.
Поэтому хочешь - не хочешь, а после такой доработки придется пересматривать свои аудиоколлекции на предмет качества записей – доработанная голова позволяет это четко различать. Хотя, конечно, многое зависит от установленного усилителя и динамиков в машине.

Теперь опись перечня сделанных доработок по выводу линейных выходов (примерную принципиальную схему потом дорисую и выложу):

1.    Заменены проходные SMD конденсаторы на малогабаритные электролиты номиналом 4,7 мкФ на 16 вольт (устанавливаются плюсами к АП и к ОУ).
С251, С264
С351, С364
С201, С214
С301, С314
С253, С303
С353, С203
2.    Заменены  и установлены следующие электролитических конденсаторы в фильтрах по питанию:
С754 – 100,0 на 220,0 мкФ *16 вольт
С752 – 100,0 на 220,0 мкФ *16 вольт
С756 – 100,0 на 220,0 мкФ *16 вольт
С413 – 470,0 на 1000,0 мкФ *6,3 вольт
С703 – 1000,0 на 2200,0 мкФ *16 вольт
С?      - 2200,0 на  4700,0 мкф*16 вольт (который около дросселя на входе питания)
3.    Установлен отсутствующий на плате С795 на 220,0 мкФ *16 вольт
4.    Установлены отсутствующие на плате блокирующие SMD  номиналом 100 нФ
С710
С338
С800
С801
5.    Все электролиты по питанию дополнительно заблокированы керамическими SMD и обыкновенными керамическими конденсаторами номиналом 100 нФ  - 12 штук (на обратной стороне платы отмечены красными кружочками).
6.    Установлены:
Перемычка 0 Ом на места резисторов R252, R302, R352, R202
Конденсатор SMD  номиналом 1,5 нФ на места С254, C304, C354, C204
7.    Заменены конденсаторы и резисторы SMD  (тыловые каналы)
С362, С262 – на 180 пФ
С363, С263 – на 1,0 нФ
R261, R361 – на 62 кОм
8.    Заменены резисторы и конденсаторы SMD (фронтальные каналы)
R211, R311 – на 36 кОм,
С213, С313 – на 470 пФ
С212, С312 – на 10 пФ
9.    Операционные усилители (IC202, IC203) JRC 4560 заменены на JRC 4580
10.    Выпаян выходной усилитель
11.    Выход линейных сигналов взят с 11, 12, 14, 15 пистонов выходного усилителя на плате.


ОУ 4560 на плате:

Выпаянный один ОУ:

Уже все поменяно и залаковано:

Красными кружками отмечены конденсаторы, которые надо менять (синим уже поменянные)

Уже все поменяно и залаковано:

Красными галочками отмечены поменянные электролиты по питанию:

Забыл записать номер кондера: :(

Замена С710:

Красными кружками отмечены установленные на плате блокировочные по питанию:

Земля для линейных шнурков:


 Выведенные линейные выводы с головы:



Примечания.

1. На микросхемах IC202 и IC203 сделаны ФНЧ второго порядка (структура Саллена-Кея).

Сделаны они здесь на срез ниже 20 кГц (прямо хай-фай, блин) и очень уж они крутят фазу (почти на 90 градусов на 20 кГц).

В других головах с аудиопроцессором SAF7730 не ставят никаких дополнительных постфильтров, а сразу сигнал идет на УМ (ну ясно, что на выходах ЦАПов резистор 1,8 кОм и конденсатор 1,6-3 нФ ставят)

Я бы вообще обошелся без этого активного ФНЧ, или по крайней мере поставил-бы С362, С262, С363, С263, С213, С313, С212, С312 по 470 пФ (тогда частота среза получается 37 кГц) и фазу на 20 кГц скручивает всего на 43 градуса... или 180 пФ - тогда среза 49 кГц и фазу крутит на 30 градусов.





Просто фотографии что внутри.

Pioneer Carrozzeria ODR RS-D7x

Carrozzeria ODR RS-D7x

CD привод:

CD Carrozzeria ODR RS-D7x

CD Carrozzeria ODR RS-D7x



 Продолжение следует.

Просто Фразы с просторов инета. :)

*  Правильная постановка вопроса должна звучать: качественный звук для того объекта, где он устанавливается!
 Тобишь: понятно, что в авто не добиться такого уровня как в комнате,

в комнате не добиться, как в оперном театре,

в оперном не добиться, как в проф студии аудиозаписи и т.д....

Для каждого помещения свой предел качества!

* Существует популярная теория о том, что всё электронное оборудование использует для своей работы находящийся внутри неё дым, и если дым выходит наружу, то оборудование выходит из строя.
Похоже, что экспериментальные данные свидетельствуют в пользу этой теории, и обычно электронные приборы перестают работать, после того как из них выходит дым. Вот и всё, что можно сказать по поводу этих университетских штучек про «дырки», «основные носители зарядов» и электроны. (Примечание: в проводах с изоляцией вероятно содержится очень много дыма, поскольку они продолжают работать даже после того, как всё помещение наполняется исходящим от них дымом).

* Все достоинства/недостатки ОУ лежат в аудиофильской плоскости - ширина, глубина, высота, эшелонирование, локализация и прочие аудиорадости.

*  ....басы воспринимаются сочно и мощно отнюдь не от большой амплитуды и мощности, а из-за минимальных искажений во всём диапазоне... фазовых ли, интермодуляционных ли... В общем маленький, но явно более честный Just-Amps (всё ещё с петлевой ООС) "басит" куда убедительней, нежели 75-Ваттные моноблоки в классе А, но у которых "вялая" общая ООС и много-много мощных-мощных транзисторов рядами.

* Музыку играют для ушей и слушают ушами, так ведь? А приборы - помощники, но не арбитры. Можно сказать что прибор - это розыскная собака, а мы - проводники этой собаки.
Чего там наша собака учуяла - это зависит от того, что мы ей дали понюхать. И что она там думает по поводу унюханного - её личное дело. Может вообще ничего не думать, просто доложить, что запах совпадает, повиляв хвостом.
Поэтому у приборов совещательный голос, а слух человека имеет решающий.

* "«Автозвук» это миф, так как у автомобиля нет ушей, чтобы его слушать!"(с)

*   В 70-х годах в СССР был произведён эксперимент. Собрали старичков дедушек и бабушек за 70 лет ввели в гипноз и сказали Вам 6 лет. Дедушки и бабушки вытянулись в росте, стали играться, свободно садились на шпагат. Проверили зрение - 100 % причём у многих была катаракта. По поводу слуха не помню, но скорее всего ситуация как у слуха у 6-летних. Как только их вывели из гипноза опять скрючились как до гипноза. Вопрос следующий - чем же слышит и видит и т.п. человек. Ответ очень простой: за всю жизнь человек нарабатывает стереотипы и молодой отличается от более старых тем, что стереотипов (как слышать, двигаться, видеть и т.п.) наработал пока меньше, естественно и напряжения в теле тоже меньше. Соответственно люди разные - можно и больше их наработать,...... а можно постоянно их изничтожать.



Halin.
