Штатные (и не только штатные) головные устройства ч.3.

Alpine UTE-92BT.

Задача: посмотреть на предмет возможного улучшения звука на линейных выходах.

Кратко про звуковой тракт Alpine UTE-92BT:

Выходной усилитель мощности STPA003OD-4WX, аудиопроцессор (коммутатор входов, Евол, LPF, выходные ОУ) BD37067FV, микроконтроллер от Toshiba TMPM32BC2DFG (DSP, ADC, Bluetooth HCI Control, PCM I/F, USB Host, декодеры MP3, WMA..), приемник AM/FM, ADC, DAC... от NXP TEA6636HW/03, IC управления питанием от Toshiba TB2920AH.

Что из себя представляет TEA6636HW и в частности какие там внутри стоят ЦАПы - пока информации ноль. Не то что даташита, пока не удалось найти даже описания или какого

рекламного ролика про этот сhip Car Radio & Audio DSP Solutions.

Единственно могу предположить что TEA6636 является продолжением линейки TEF665X, только добавлены входа и еще один стереоцап.Я так понимаю, что TEA6636 стоит во многих ресиверах модельного ряда UTE, CDE - в 42, 72, 193, 195 и так далее.

Прослушивание (2 way в полную полосу).

В целом довольно прилично, как на такую цену.

Глубина сцены: 5-6-7-8 ед. ... все 4 эшелона есть, то есть вроде как глубина строится отлично, но при прослушивании музыки всё довольно плоско, образы большие и пространства как такового нет. Сцена узкая, послезвучия проглочены, тихие КИЗ гуляют. На большой громкости ВЧ неприятно тсыкают. Басы есть, но есть явное просветление ниже 80 Гц.

И совсем грустно с жизнью в музыке - всё как-то холодно, скомпрессировано с добавлением синтетики...

Общий вид платы:

На обратной стороне платы совсем пусто:

Путь аудиосигнала с флешки на линейные выхода: носитель, обработка в DSP TMPM32BC2DFG и в цифровом виде поступает в TEA6636HW, откуда с DAC аналоговые сигналы (6 каналов) через разделительные керамические конденсаторы 2,2 мкФ поступают в аудиопроцессор BD37067FV, где проходит через LPF, регулировка громкости... и далее через разделительные конденсаторы 3,3 мкФ, ключики Mute - поступают на выходные RCA.

Конденсаторы в питании BD37067FV и TEA6636HW, где будет делаться добавление/замена конденсаторов - обведены красными овалами.

Выпаиваем/припаиваем конденсаторы, а также ставим на термопасту TB2920AH и приклеиваем радиаторчик 14*13*6 мм на TEA6636, чтобы хоть как-то облегчить их тепловой режим.

Поближе:

Выходные разделительные конденсаторы ELNA Silmic II и RBD номиналом 10,0-22,0*35v

Вместо керамических 2,2 мкФ устанавливаю ELNA Cerafine номиналом 2,2-3,3 мкФ*50v

На Cref у BD37067 - ELNA Silmic II 22,0*25v и по питанию добавляю 0,1 NPO Murata c Nichikon KA 100,0*35v

В питании TEA6636 добавляю сверху стокового конденсатора SANYO OS-CON SE номиналом 10,0*25v.

Прогреваем и слушаем.

Глубина сцены стала 6-7-8-9. Уже отлично!

Сцена стала намного шире, чем была, появились послезвучия и хорошо ощущаемое пространство. Образы стали нормальных размеров и теперь нет явного тсыканья на ВЧ, басы теперь полностью наполненные. КИЗ на малой громкости громкости хорошо слышны и четко стоят на своих местах. Основная резкость в звучании ушла.

Теперь можно слушать.

Примечания:

1. Насколько нужны ключики Mute буду разбираться уже в следующий раз.
2. Выводить USB с передней панели на шнурок буду тоже в следующий раз.

3. Если голова будет работать от внутреннего УМ, тогда надо заменить конденсаторы отмеченные желтым овалами (последовательно стоят керамический и электролитический), на пленочные конденсаторы номиналом 1,0-2,2 мкФ. Конденсатор AC-GND, отмеченный красным овалом, должен быть в четыре раза больше, чем разделительный конденсатор на входах УМ. Судя по его стоковому номиналу в 10 мкФ - на входах УМ стоят последовательно электролитический 10 мкФ и керамический 3,3 мкФ.

Забыл вызвонить, но скорее всего конденсатор отмеченный знаком вопроса стоит на 10 ноге Cref УМ - его нужно заменить на 47,0-100,0 мкФ.

Ну и конденсатор отмеченный синей галкой заменить на 10000,0-15000,0 мкФ.

4. В головах, где стоит TEA6636, а на сабфуфер стоит отдельный ЦАП (например: Alpine CDE-175R, Alpine CDE-177BT, Alpine CDE-178BT, Alpine CDE-193BT, Alpine CDE-195BT и др.) можно вывести цифру с частотой дискретизации 48 кГц. По цифре будет выходить информация со всех источников головы, в том числе и радио.

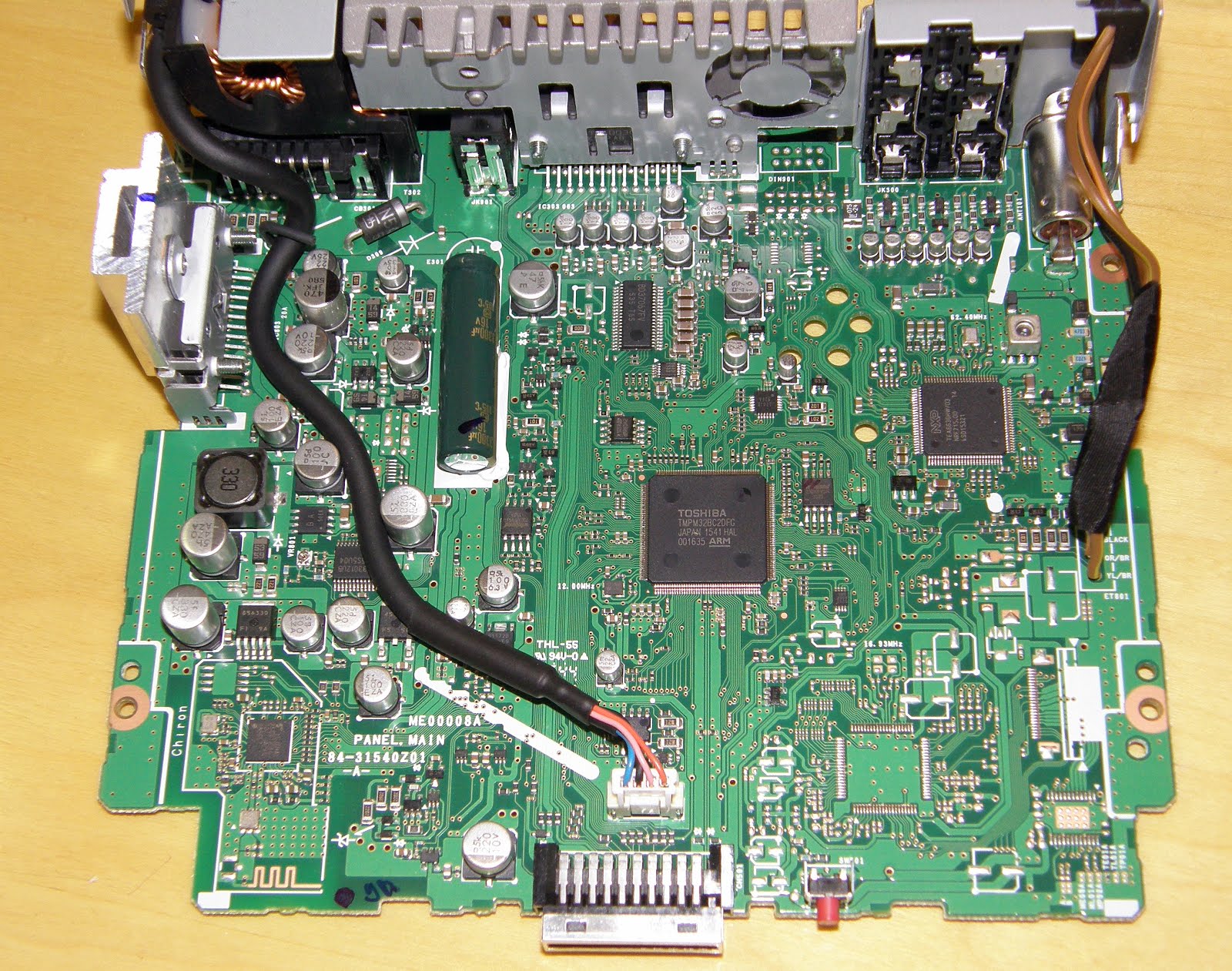

5. Вариант с выведение USB сзади головы:

Alpine CDE-178BT.

Задача: посмотреть на предмет возможного улучшения звука через УМ и на линейных выходах.

Было:

Стало:

На нижней стороне платы нужно устанавливать ультраминиатюрные конденсаторы диаметром не больше 4 мм.

На входах УМ вместо установленных керамических конденсаторов установлены нулевые резисторы типоразмера 0603, а на место электролитических конденсаторов устанавливаем пленочные конденсаторы 0,22-0,47 мкФ. Вместо последовательно установленных на 16 ножке УМ керамического и электролитического конденсаторов, устанавливаем пленочный номиналом 1,5-2,2 мкФ.

На 10 ножке УМ устанавливаем электролитический конденсатор номиналом 47-100 мкФ.

Попытки что либо менять в питании - особых изменений и уменьшений цифровых наводок в аналоговых цепях не происходило, поэтому ограничился минимумом замен.

Примечания:

1. ОУ - LME49743

Alpine CDA-7865R.

Задача: сделать профилактику, найти узкие места и устранить замеченные проблемы.

Заменяем конденсаторы в преобразователе DC/DC:

Заменяем конденсаторы на плате головы. Самое узкое место - это выходные разделительные конденсаторы номиналом 2,2 мкФ.

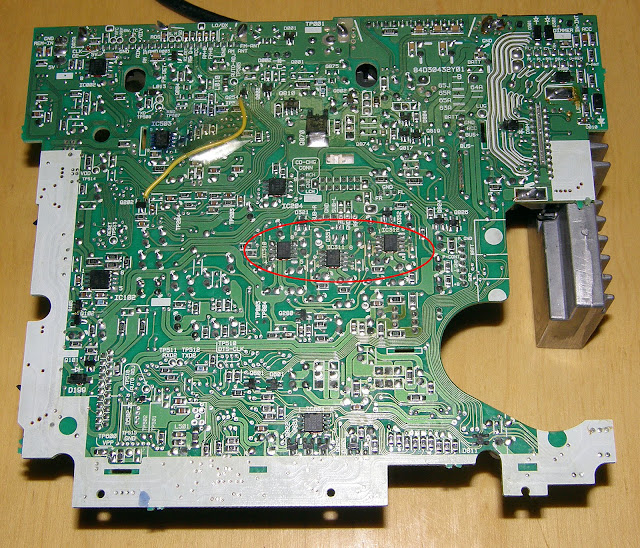

Меняем три ОУ:

Немного поближе:

Примечания:

1. Как уже писал выше, одно из "узких" мест головы- это выходные разделительные конденсаторы номиналом 2,2 мкФ и выходные ОУ.

Pioneer DEH-P88RSII.

Просто фото бюджетной доработки головы.

Примечания:

1. Если работать с линейных выходов... всё таки разделительными надо заниматься (18+6 штук), однозначно.

В этом варианте доработки DEH-P88RSII занимаемся разделительными конденсаторами, в том числе.

Евол и выходные разделительные конденсаторы.

Замена стокового кварца 16,9344 МГц (обычно в таком керамическом корпусе стоят кварцы с допустимым уходом частоты ±50 ppm) на кварц с допустимым уходом частоты ±10 ppm.

Измерить какая была частота и какая стала (с точностью даже до ±100 Гц) нет возможности, но положительный эффект в данном случае есть - явно больше стало пространства.

Итого - заменено/установлено 55 конденсаторов (вместе с платой CD привода).

ELNA R3A 10,0*25V, ELNA RBD 10,0*50V, ELNA RBD 22,0*25V, ELNA Cerafine 100,0*16V (красная).

Nichicon FG 22,0*25V, Nichicon KA 470,0*16V,

Hitano ERS 47,0*16V, Hitano ERS 22,0*20V, Hitano ERS 100,0*16V,

Murata 0,1 NPO.

ОУ AD8620 -3 шт.

Примечания:

1. Евол - устанавливаем период 2 микросекунды.

Еще один вариант доработки DEH-P88RSII.

Почти всё также, как в предыдущем варианте, только теперь все разделительные стоят ELNA RBD 10,0*50V. Конденсаторы высотой до 11 мм можно устанавливать стоймя, расстояние между платой и CD приводом это позволяет.

Что нового:

1. Увеличил напряжение A8V до 9,0-9,2 вольта.

Стабилитрон D711 заменен на стабилитроны серии BZX55 на 6,8 и 2,7 вольта. Заодно получилась хорошая термокомпенсация напряжения. Резисторы R712 и R713 поставил по 200 Ом.

2. Изменил точку запитки IC281 PM9009A. Сам Коммутатор/Евол PM9009A потребляет 34 мА, а путь питания в стоке таков - от стабилизатора Q711 дорожка проходит мимо микросхем LPF (IC201-203), запитывает их и далее питание идет через дроссель L281 и поступает на 52 ножку IC281.

Теперь питание поступает с точки почти сразу от стабилизатора: через бусину, цепочку RC (резистор 10 Ом, конденсатор 220 мкФ) и далее через стоковый дроссель L281 на IC281. Дорожка около дросселя разрезана (красный крестик). Под новый путь питания задействованы дорожки для отсутствующей на плате IC311. Резистор 10 Ом установлен на место L311.

Минус конденсатора 220 мкФ через просверленное отверстие припаиваем на обратной стороне платы на аналоговую землю.

Вот здесь я попытался обозначить новые пути питания LPF и Евола.

С другого ракурса:

3. Поставил дополнительные радиаторчики на DSP и стабилизаторы питания, а транзисторы Q701, Q711, Q462 и УМ поставил на термопасту - правая часть головы стала греться заметно меньше:

4. Удалось найти место (рядом с разделительными конденсаторами перед УМ) и поставить на входе бортового питания конденсатор 1500 мкФ*16 вольт.

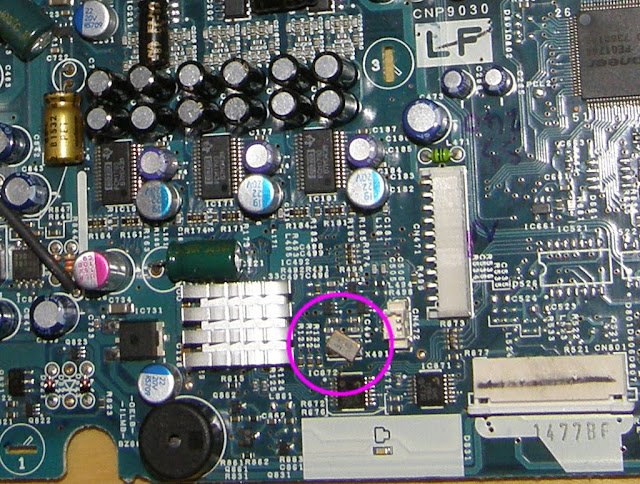

5. Кварц 7B-16.9344MEEQ-T (TXC CORPORATION) припаялся почти как положено на свои контактные площадочки, только с небольшим разворотом.

6. Линейные выхода припаяны сразу к плате. В качестве кабеля очень хорошо подошел симметричный микрофонный кабель Cordial CPK 220. Калибр проводков 24, что в диаметре составляет 0,5 мм - это максимум, что можно засунуть в металлизированные отверстия, куда был припаян разъем линейных выходов. Поэтому если использовать другой кабель, то надо искать такой, где проводки 24-26 калибра.

Диаметр внешней оболочки кабеля CPK 220 4,7±0,2 mm, что вместе с термоусадкой как раз позволяет уместиться в отверстии разъема ровно шести кабелям.

Примечания:

1. Что-то мучают меня смутные подозрения, что на IC311 мог быть собран преобразователь напряжения.... наверное для Евола... надо покопаться в других моделях пионера сделанных на этой-же плате (?). Вопрос только что это за модели и был ли в сервис мануалах нарисован такой вариант, а может надо тогда попробовать пойти по пути просмотра схем, где используется PM9009.

2. ОУ AD8620 -3 шт.
3.

RNS 510 3C8 035 680 B

Задача: вывести линейные сигналы, доработать встроенный УМ и вывести Rem для внешнего усилителя.

По встроенному УМ TDA7564B кроме, как заменить керамические разделительные конденсаторы на входах, больше ничего и не сделаешь - совсем нет места.

Удалось припаять разделительные WIMA MKS02 номиналом 0,47*63v, и 1,0*50v (сверху на стоковый) на AC_GND влезли тютелька в тютельку, сфотографировать забыл.

В голове стоит DSP SAF7730.

С его выходов ЦАПов сигнал напрямую идет на входа УМ.

Тут единственно что можно сделать - поставить в питании твердотельные конденсаторы.

Предварительный усилитель установил PreAmplifier 4K-13MP Rel Mute.

Поиски сигнала для ремоута привели в экран головы, вся голова выключается только через 2-3 минуты после нажатия кнопки Выкл.

На плате экрана головы, при включении подсветки, драйвер подсветки выдает 14 вольт, а когда экран погашен, напряжение уменьшается до 8 вольт (это собственно питающее напряжение, которое подается на плату экрана) и когда голова совсем выключается - там становится ноль.

Сама микросхема драйвера включается/выключается/регулируется по наличию сигнала диммер, который представляет собой сигнал ШИМ.

Для сигнала Rem установил дополнительное реле, которое подключено параллельно реле Mute.

Общий принцип работы такой:

Предварительный усилитель подключен к входному питанию головы.

При включении головы, включается экран и 14 вольт поступает на ключик включения питания предварительного усилителя, также поступает на ключик Mute, реле Мите находятся в несработанном состоянии, реле ремоута своими НЗ контактами выдает напряжение на ремоут, усилитель с задержкой включается и к тому времени заканчиваются все переходные процессы в голове и предварительном усилителе.

При выключении головы, напряжение на драйвере подсветки уменьшается до 8 вольт (ключик Мите настроен на отключение ниже 9,5 вольт), реле включаются, замыкают выхода предварительного усилителя, а реле ремоута размыкает цепь выхода ремоута. Через 2-3 минуты голова полностью обесточивается, предварительный усилитель тоже полностью выключается.

Пуков при включении и выключении головы - нет.

Установленный предварительный усилитель:

Осталось установить CD привод:

Вид сзади:

Примечания:
1. 30 кОм и 2,4 кОм.
2.

Pioneer MVH-X580BT.

Задача: доработать работу через встроенный УМ, так и линейных выходов.

По звуку задействован DSP в STA1080, а вот ЦАПы ? стоят в микросхеме Pioneer PM9015A - по ней пока информации ноль.

PM9015A также является селектором - туда поступает аудиосигнал с приемника и AUX.

На треке 1 кГц 0 дБ с громкости 60 (60- до мах) начинается клип.

Усилитель мощности PAL013A.

И как уже стало правилом в последнее время - производитель экономит на термопасте.. и даже не фрезерует место прилегания радиатора к УМ.

Как 1 вариант:
Только еще устанавливаем пленку на входах УМ.

Еще:

Второй вариант.

Задача: доработать линейные выхода и вывести разъем USB на кабеле.

Вот так это выглядит в окончательном варианте.
Кабель USB выводим через заднюю стенку через резиновый переходник, также устанавливаем на кабель ферритовый фильтр с защелкой типа RU-50, RF-50.

С передней панели осторожно (!) выпаиваем синфазный дроссель L1901:

И припаиваем его на предусмотренное место на главное плате (при этом отпаиваем в том месте нулевые перемычки, которые перемыкали дорожки отсутствующего синфазного дросселя). Цветными точками отмечены места, куда припаиваем проводки USB кабеля.

В разъеме USB на передней панели остается питание, которое можно использовать для зарядки телефонов, планшетов и т. д. Ограничением на уровне 1 ампера (и защитой) питания +5 вольт заведует IC BD49101AEFS, которая стоит на главной плате.

Примечания:

1. У SMD электролитов номиналом 47,0*6 вольт - измеренное ESR составляет 4,7 Ом.
2.Аналоговое питание PM9015A - 5,75 вольта (на разделительных конденсаторах 2,87 вольта).. поэтому теоретически на линейных выходах может быть 2,03 вольта RMS... практически получается 1,92 вольта RMS.
3. Очень похоже, что конденсаторы С767 и С768 номиналом 47,0*6v - это конденсаторы средней точки правого и левого каналов.
4. Резисторы 750 Ом (а бывает стоит 820 Ом) на линейных выходах заменяем на 330 Ом.
5. Многие питающие напряжения делает Multi-channel power supply IC BD49101AEFS, в том числе и аналоговые 5,75 вольт (вых. 16 ножка), а также питание +5 вольт USB вместе с защитой по току (25 ножка). Если плату полностью открутить и включить, то без охлаждения чип BD49101AEFS сильно нагревается, голова работает минут десять и дальше начинает заикаться/перегружаться.

6. По напряжению 5,75 вольта наводка .. типа искаженного синуса частотой примерно 250 кГц, амплитудой 15-20 мВ. Установка хорошего электролита (С762) уменьшает наводку до 10 мВ, твердотельного - до 5 мВ.
7. Разделительные по входам УМ - 0,47 мкФ.
8. Светят кнопки явно сильнее, чем экран. Светодиоды трехцветные, пытаться уменьшить уровень свечения устанавливая резисторы - слишком большая морока. Поэтому яркость свечения кнопок уровнял наклейкой на светодиоды кусочков белой самоклеящейся ленты (когда-то осталась от установщиков кондиционеров).

9. После некоторых раздумий появилась еще одна идея.
Все таки выхода с PM9015A явно слабоваты.. многие уже сталкивались с тем что на звук довольно сильно влияют как длина, так и качество межблоков.
Идея заключается в том, чтобы на линейные выхода (хотя-бы на 4 выхода) поставить буфера на ОУ с двухполярным питанием.. да еще и раскачать выход до 4-5 вольт RMS.
Подожду желающего на такой эксперимент.
10. При работе от встроенного УМ вместо керамики устанавливаем пленку.
12,13,15,16 ножки - это входные разделительные конденсаторы 0,47 мкФ
11 ножка - SVR, здесь добавляем 22-47 мкФ
17 ножка - ACGND, здесь нужен конденсатор примерно 2 мкФ (0,47*4= 1,88). Ставим или пленку 2,2 мкФ, или бутербродик - керамика 1 мкФ и пленка 1 мкФ.

SKODA COLUMBUS MIB II

Задача: вывести линейные выводы.

Машина далеко, саму голову без дисплея не включишь, поэтому работать в темную особого желания не было. Но таки решил попробовать.

Путь аудиосигнала: аудиопроцессор SAF7741 и далее на два усилителя класса D - TDF8530TH (фронт и тыл) и TDF8597 (саб и центр?).

Для первого раза ничего не придумываю, а просто повторяю вариант Алексея (предусилитель питаем от 12 вольт (10 мА), и подсоединяем входа 4-х канального предусилителя к фронту и тылу).

Вид нижней стороны платы головы:

Вид головы в сборе:

Теперь ждем когда голову включат в машине и посмотрят есть ли на выходе линеек звук.

Голову включили в машине, на выходе линеек звук есть. Значит получилось.
Осталось сделать инсталляцию всего остального железа - динамки, двери, усилители и т.д.

Примечания:
1.

NISSAN P/N 28185 CL71A

MODEL NO. PN-2708N

Задача: попытаться улучшить звук.
Машина далеко, голову включить без панели и экрана не могу, опять работаем в темную.

Смотрим на схему и на саму голову.
На плате достаточно много хороших электролитических конденсаторов ELNA, уже хорошо.
На фото я уже выпаял два ОУ NJM4556L.

Видно, что фактически ОУ на плате стоят так, что с небольшой доработкой туда можно установить два счетверенных ОУ (или в DIP или через переходники SO14).

Устанавливаю через переходные платки два ОУ в SO14:

ОУ разворачиваю так, чтобы 4 ножки оказались напротив друг друга, куда и подаем питание 12 вольт, и между переходными платками есть место, чтобы лежа разместить конденсаторы в питании ОУ.

Фото с отмеченными замененным конденсаторами:

Все заработало, звук по отзывам владельца кардинально изменился в лучшую сторону.

Примечания:
1.

Clarion DRZ 9255 (HX-D2).

Задача: общая профилактика БП и головы, доработка по улучшению звучания, организация оптического/коаксиального входа для работы от внешних плееров с цифровым выходом, изменение шага настройки FM с 200 кГц на 50 кГц, а также немного изменить топологию синхронизации CD привода и улучшить охлаждение.

По внешнему блоку питания - сразу заглядываем внутрь преобразователей HMA-1570-2492: http://halin-af.blogspot.com/2015/06/once-again-on-dcdc-onverter-for-clarion.html,
и делаем замену конденсаторов на плате БП.
Раз уже заглядываем внутрь преобразователя HMA-1570-2492, то подбираем резисторы в делителе обратной связи контролера ШИМ так, чтобы выходное напряжение было ±12,0-12,3 вольта (это чтобы можно было установить AD8066 и 8397)

Главная плата головы:

Желтые галки - MURATA NFM41PC155B1E3L

Синие галки - WALSIN 0603N103J500

Зеленые галки - AVX CF222D01047BA

Замена "уставшего" С601 на новый (KAMCAP 0,22F 5,5V (SE-5R5-D224VYH))

Окончательный вариант:

Обратная сторона платы:

Красные овалы - WALSIN 0603N103J500

Коаксиальный и оптический вход в голову.
Для активации цифрового входа используется эмулятор чейнджера Yatour YT-M06.

Цифровой сигнал через конденсатор 0,1 мкФ (вместо R908) сразу подаем на второй вход приемника - 12 ножка IC903.

Переключатель - тумблер SMTS-102-A2

Оптоприемник SPDIF - DLA1111
Трансформатор SPDIF - MURATA DA101C

Платка CD привода:

Плата регуляторов громкости:

Murata 0,1*25V NP0
Ничикон KZ 33*25V
R513, R518, R519, R524, R525, R530, R531, R536 - 200R.

Нижняя крышка головы:

Термопрокладка 50*100*4 мм 5 Вт/м*К

Примечания:

1. FM:0R R642->R634
2. С231, С232 - 100 пФ

Kenwood KMM-BT304

Задача: посмотреть что внутри.

Смотрим.
Стоит процессор Accordo2 STA1080 и с его встроенных Panjohur ЦАПов аудиосигнал поступает на аналоговый звуковой процессор BD37069FV и далее через керамические разделительные конденсаторы номиналом 4,7 мкФ поступает на линейные выхода.

Сабовый канал - выход моно (на второй RCA стоит просто нулевая перемычка).

Что можно поменять по тракту звука, то и меняем.

Звук стал лучше. Отправил владельцу и ждем результатов прослушки.

Примечания:
1. Про KMM-BT203
2. JVC KD-X340BTS3. JVC KD-X355

Carrozzeria DEH-P01.

Задача: отдалить съемную переднюю панельку от корпуса магнитолы на 5-6 метров (планируется установка магнитолы в багажнике) и сделать лайт доработку.

Передняя панелька должна быть съемной, а сама магнитола в багажнике должна спереди смотреться строго, без всяких торчащих проводов - все подсоединения жгутов, проводов и межблоков должны быть сзади магнитолы.

В общем, особо ничего нового и интересного.. но меня много раз просили рассказать и показать, как именно я отделяю мордочку от тушки, особенно когда это касается расстояний в 5-6 метров.

Итак приступаем:

Разбираем магнитолу и складываем её в пластиковый контейнер с крышкой (с доп. лотком под мелкие детальки).

Кстати, так очень удобно и ты точно знаешь, что все детальки, винтики и т.п. от этой магнитолы лежат в одном месте. Если вдруг ждёшь детальки под заказ - закрыл крышку и отложил контейнер в сторону и на 100% есть уверенность в том, что ничего от этой головы не потеряется.

Магнитола покупалась как б/у, но она в прекрасном состоянии... такое впечатление, что она совсем не эксплуатировалась - передняя панелька ни капельки не потертая и не поцарапанная.

Шлейф буду выводить на заднюю часть магнитолы, для чего выпиливаю в задней металлической части магнитолы отверстие под интерфейсную розетку D-SUB (DHS-15F - прямая, на провод, трехрядная, 15 контактная) и выпаиваю с платы магнитолы разъем CN451:

Подготавливаю шлейф - экранирую медным скотчем и сверху надевается термоусадка:

Вот так все выглядит в сборе:

Вид сзади:

Готовим жгутик для передней панельки и припаиваем его к быстроразъемному разъему:

Вот так всё выглядит в сборе (на те светлые железки не смотрите, это я немного поспешил.. а можно и без них - пионеровский разъем CKS5273 нужно закрепить через штатные отверстия металлической панели (удерживающая пластина съемной передней панели) винтиками с гаечками.. хотя можно и так делать, все равно держатель XNC7019 уже больше не нужен:

По краям удерживающей пластины прикручены четыре дистанцирующие стойки TDYSFM-M3/5, чтобы можно было её надежно прикрутить в автомобиле.

Кабель 6 метров:

В качестве удлинительного кабеля используется высокоскоростной кабель HDMI 1.4.

Обычно такой кабель состоит из 4 витых пар (каждая пара в экране с дренажным проводом), 7 проводков и общий экран (в высокоскоростных кабелях с Ethernet - пять витых пар в экране и 4 проводка). Итого набирается 14-15 проводков, 4-5 земляных (дренажных) проводков (в разъеме HDMI всего 19 пинов) и один общий экран.

Ясно, что цифровые линии, энкодер и т.п. между передней панелью и головой пускаем по витым парам, а остальное - как удобнее. Для основных питающих линий подбираем проводки потолще (или объединяем по два проводка).

Под разделение мордочки от тушки я в любом случае использую 9-15 метровые кабеля HDMI, так как даже если такой кабель самый-самый недорогой, то чтобы он хоть как-то заработал на уровне стандартного - там все равно применяют проводники потолще, экраны витых пар 100% изолированы друг от друга и всегда есть дренажные проводники (иначе без этого кабель просто вообще не будет работать).

Чтобы было легче распаивать и не возится с прозвонкой - я сразу рисую для себя картинку, где распределяю все линии от головы к передней панельке по цветам проводов (единой цветовой маркировки в кабелях HDMI нет, поэтому некоторые цвета проводков могут меняться в зависимости от производителя кабеля).

Дальше остается только посматривать на картинку, приговаривать и паять - на 1 коричневый, на 2 голубой, на 3 зеленый... и т.д. и т.п. :)

В полном размере.

Теперь пару слов про термопрокладки в этой магнитоле.

Термопрокладки, установленные на металлическом шасси магнитолы для отвода тепла от DSP и ЦАПов толщиной всего 2 мм и не достают до корпусов микросхем целый миллиметр. На термопрокладке отпечатался только корпус E-Vol PM9009A, так как он толще в два раза, чем корпуса DSP и ЦАПов.

Поэтому устанавливаем новые термопрокладки толщиной 3 мм (захватывая и ЦАПы и микросхемы LPF), а под оба E-Vol используем стоковые термопрокладки толщиной 2 мм.

Про лайт доработку.

Как уже видно по фотографиям, от механизма открытия/закрытия передней панели осталась только правая сторона с одним рожком (точнее одним рычагом, по положению которого будет ясно: открыт лоток CD привода или закрыт), остальные части механизма удалены.

На плате убраны и заменены/добавлены некоторые конденсаторы:

На обратной стороне платы заменены некоторые ОУ и конденсаторы:

Примечания:
1. Halnziye HY100, 4W/m*k, 3,0 мм.
2. MCT06030Z0000ZP500+Sn62Pb36Ag2

Продолжение следует.

197 комментариев:

Sergey7 марта 2016 г. в 11:53
хуже всего тут то, что DSP совмещен с главным процессором, поэтому вытащить не обработанный звук по i2s на внешний ЦАП не получится. Ну а так да, немного доработать по питанию... Единственный вопрос Михаил, а почему вы не ставите в качестве разделительных конденсаторов пленочные? электролиты ведь не очень, разве только из соображений компактности.
ОтветитьУдалить
Ответы
Unknown13 марта 2016 г. в 16:59
Михаил, не могли бы вы написать точно какие конденсаторы на какие заменить?
Вчера поставил этот аппарат, низы мне не нравятся и вообще звук резкий по ощущению, какие номиналы мне оптимальны будут?
По бюджету хотелось бы в 1.5-2к уложиться, паять сам могу.
ОтветитьУдалить
Ответы
Unknown16 апреля 2016 г. в 01:30
Приветствую Вас! Имею штатное головное устройство BMW CIC, возьметесь ли вы выпаять с него линейные выходы через предусилитель?
ОтветитьУдалить
Ответы
Михаил Послыхалин18 апреля 2016 г. в 10:46
Я такую голову еще не делал и вряд-ли буду. Надо в начале разбираться возможно ли включить эту голову вне машины - как подсоединить дисплей и контроллер.. а для этого нужны кабеля на дисплей и контроллера. Также есть вопрос с кодировкой под конкретную машину и включится ли голова без подсоединения к цифровой шине автомобиля.
ОтветитьУдалить
Ответы
Unknown9 мая 2016 г. в 23:22
Добрый день, Михаил. Спасибо за статью, буду так же своё ГУ модернизировать. Собираюсь использовать встроенный усилитель т.к. будет чувствительные динамики и вообще чем меньше компонентов тем лучше звук как по мне. Следовательно вопрос, те конденсаторы что стоят последовательно перед УМ, можно ли поставить один плёночный вместо двух (электролита и керамики)? Планируется так же добавить радиатор сзади что бы улучшить теплоотвод. Спасибо
ОтветитьУдалить
Ответы
Василий27 мая 2016 г. в 11:08
Михаил, а зачем вообще производитель перед УМ ставит два последовательных конденсатора (керамика и электролит)? Если УМ боится смещения по постоянке (утечки электролита), то зачем производитель вообще ставит электролит? Какая в этом логика? Почему он не обходится одной керамикой?
ОтветитьУдалить
Ответы
Глеб Бычихин15 июня 2016 г. в 01:41
Здравствуйте, хочу сделать твик Alpine UTE-92BT по вашей статье. Хотел бы уточнить
по номиналам конденсаторов:
1)Выходные разделительные конденсаторы ELNA Silmic II и RBD номиналом 10,0-22,0*35v это те что на фото отмечены синими галками? Можно ставить номиналом от 10 до 22?
2)Все зеленые галки это 3.3?
3)На Cref у BD37067 - ELNA Silmic II 22,0*25v, Это конденсатор над керамическими на 2.2?
4) по питанию добавляю 0,1 NPO Murata c Nichikon KA 100,0*35v. Те сначала Чип-конденсатор, а к его контактам второй? Добавляются на пустое место рядом с BD37067?
Извините за глупые вопросы. Слабо в этом разбираюсь, но хочется сделать все самому.
ОтветитьУдалить
Ответы
Глеб Бычихин16 июня 2016 г. в 16:23
Здравствуйте. Хотел еще уточнить по производителям конденсаторов. Что за фирма RBD- это конденсароры на саб? Нет возможности купить Nichikon KA,SANYO OS-CON SE и RBD. Есть Nichicon FG, Nichicon KZ, ELNA Silmic II и ELNA Cerafine. Посоветуйте пожалуйста варианты замены
ОтветитьУдалить
Ответы
Глеб Бычихин16 июня 2016 г. в 18:36
Т.е. те, что на саб идут 2шт - биполярные? Может можно поставить биполярные Nichicon ES?
0,1 NPO Murata - можно любой cmd, например подойдет Samsung SMD 0603 0.1uF (X7R) 50v?
ОтветитьУдалить
Ответы
Михаил Послыхалин16 июня 2016 г. в 18:59
Можно и ES поставить. Но RBD просто лучше по звуку... я бы их на все каналы поставил, просто у меня в то момент не было нужного количества. Но и силмики2 неплохо.
Можно и 0,1 X7R поставить.. просто у 0,1 NPO ESR 12 Ом (100 кГц), а у 0,1 X7R - 120 Ом... то есть NPO лучше "хвосты" у ВЧ наводок отрезает.
ОтветитьУдалить
Ответы
Глеб Бычихин26 июня 2016 г. в 00:52
Здравствуйте. Хочу проконсультироваться на счет переноса USB. Один человек просто подпаялся к разъему для съемной панели, у него все работает флешку и веник считывает. Можно ли просто подпаяться или нужно еще какие то доработки делать?
https://e-a.d-cd.net/609a696s-960.jpg
ОтветитьУдалить
Ответы
Unknown12 сентября 2016 г. в 13:43
Михаил, здравствуйте. А есть работа по переделке ШГУ форд куга 2013 или форд фокус 3, радио пакет 7. Отдавал у себя в городе ШГУ на выпайку линеек, выпаяли напрямую с процессора, без пред. усилителя, теперь противно хлопает саб при старте двигателя.
ОтветитьУдалить
Ответы
Михаил Послыхалин12 сентября 2016 г. в 16:19
Привет! Здесь вопрос согласования временных по включению/отключения головы и усилителя. От чего включается усилитель? В автомобиле есть команда типа АСС?
Общая задача при пуках:
При отключении - первым выключать усилитель
При включении - первой включать голову.
При заводке машины .. тут бывает несколько вариантов в зависимости от того что отключается при заводке машины - голова или усилитель и тогда это устройство .. например, придерживается включенным на время заводки (3-5 секунд)по цепи АСС (ремоут) простой цепочкой: последовательно диод и параллельно конденсатор.
https://www.drive2.ru/l/2285619/
ОтветитьУдалить
Ответы
Unknown12 сентября 2016 г. в 20:14
Добрый день. Ремот взят с антены, питание там появляется сразу после снятия с охраны, пропадает после постановки на охрану по истечению 8 минут. Хлопок есть как при старте так и при засыпание. Причем если запитать напрямую ремот от АКБ хлопок есть, если отключить линейки хлопка нет. Также ранее было подключение через высокий уровень на усилителе, запускался усел при появление сигнала на данном входе, это происходило также при снятие с охраны, т.е алгоритм запуска не изменился только подача сигнала. Хлопка при подключение по высокому не было. Прочитал кучу инфы, нашел только одно решение с помощью PreAmplifier 4K-13MP Rel Mute, но там нет схемы подключения.
ОтветитьУдалить
Ответы
Unknown13 сентября 2016 г. в 06:33
По сигналу Mute информация как раз есть (цитата данного сообщения ниже), из данного сообщения и нашел информацию про пред. усилитель. Михаил, посоветуйте пож. оставить без предварительного и бороться только с хлопком или лучше его поставить? И еще подскажите будет ли работать транзисторный ключ как указанно в тексте ниже через сигнал Mute?

"В свою магнитолу РП-7 поставил предвар Халина http://halin-mazda3.blogspot.com/2013/06/mp201304.htmlhalin-mazda3.blogspot.com -PreAmplifier 4K-13MP Rel Mute на MUTE через делитель подал сигнал со 2й ноги УМ (это как раз вход MUTE ) и все работает как надо - нет баханий никогда. Если проще, то можно сделать транзисторный ключ и сигнал на его включение брать со 2й ноги УМ."
ОтветитьУдалить
Ответы
Unknown4 октября 2016 г. в 09:24
Здравствуйте, тут писали "хуже всего тут то, что DSP совмещен с главным процессором, поэтому вытащить не обработанный звук по i2s на внешний ЦАП не получится"
Вопрос, а чем хуже обработанный сигнал и если взять его, но перекодировать RNS510 linear 12Db
http://www.my-gti.com/1411/volkswagen-rns-510-coding-when-installing-with-a-factory-amplifier
или как то иначе есть много вариантов в Vagcom
ОтветитьУдалить
Ответы
Михаил Послыхалин4 октября 2016 г. в 10:11
Звук записан в цифре. Любое преобразование (АЦП, ЦАП) не идеально. Лучше всего когда путь сигнала: цифровой носитель, ЦАП и усилитель.
Здесь получается путь: цифровой носитель, ЦАП, АЦП, ЦАП и усилитель.
ОтветитьУдалить
Ответы
Unknown4 октября 2016 г. в 10:27
т.е. совмещен еще и ЦАП или идет обработка сигнала в цифре с выдачей на ЦАП?
ОтветитьУдалить
Ответы
Unknown4 октября 2016 г. в 10:34
Все понял выхода цифры нет... А какой дешевый 2-х диновый аппарат можно взять для вывода цифры, как в Кенвудах 257 и т.д.
ОтветитьУдалить
Ответы
=AAA=20 октября 2016 г. в 15:12
Михаил штатная магнитола CD30MP3 (opel astra) линейный выход взят со входа усилителя , выведено через TDA3810 (на прямую сигнал слабый саб еле играл) линейный подключен к minidsp2*4 и далее к усилителю. Звук все равно не нравится. как улучшить? может miniDSP на прямую подключить или нужен все таки пред усилитель?
ОтветитьУдалить
Ответы
Михаил Послыхалин20 октября 2016 г. в 16:01
Микруха TDA3810 предназначена ну уж для очень бюджетных решений звука. Мало того она просто сама искажает звук 0.1%, к максимуму 0,2%, а если еще включить пространственное стерео - то звук вообще получается "веселеньким".
Надо пробовать - если miniDSP вытянет по чувствительности без наводок - то можно так и оставить.
А в чем проявляется не нравится - мало басов, вялая середина.. нет ВЧ?
Дело не только ведь в голове - может так звучит miniDSP (ведь там звук оцифровывается, обрабатывается и опять превращается в аналог в выходных ЦАПах).. может это такие усилители, может что с акустикой.
Пробовал-ли подавать в miniDSP сигнал с гарантированно хорошего источника звука? Как при этом звучало.. был нормальный звук?
ОтветитьУдалить
Ответы
=AAA=20 октября 2016 г. в 17:43
Подключу напрямую. Тогда miniDSP в голову встроить что бы кабель со входа усь магнитолы до ДСП пыл коротким? Выход у проца тоже слабый 1В. По звуку бас качественного не хватает сам звук в общем стал лучше но не на много. Может сама голова искажает и можно то то сделать что бы изначально линейный сигнал был хорошим, а процессором потом все настроить
ОтветитьУдалить
Ответы
Unknown21 октября 2016 г. в 19:20
Здравствуйте. Внимательно прочитал саму статью и все комментарии, но возник ряд вопросов так как в типах конденсаторов разбираюсь не очень. У меня UTE-92BT. С удовольствием отдал бы его Вам на доработку, но к сожалению такой возможности нет, так что видимо придется лезть в него паяльником самому. Опыт пайки плат есть.

Вы заменили разделительные конденсаторы на выходе на ELNA RBD для сабовых каналов и ELNA Silmic II для остальных, но на сколько я понял по комментариям, предпочтительнее все 6 поставить ELNA RBD? Какие предпочтительнее поставить 10 мкФ или 22мкФ? Есть возможность достать и те другие.

Разделительные между ЦАПом и процессором Вы заменили на ELNA Cerafine 3,3мкФ. ELNA Cerafine - это другой тип конденсаторов, чем RBD или сюда тоже предпочтительнее поставить RBD? Какую емкость предпочтительнее использовать, 2.2мкФ или 3.3мкФ так как Вы указали, что можно использовать любые из этих двух номиналов.

На Cref у BD37067 Вы установили ELNA Silmic II 22,0*25v. Он здесь предпочтителен или лучше было бы RBD или Cerafine?

К сожалению найти 0,1 NPO Murata и SANYO OS-CON SE не удалось. Доступно много разных SMC конденсаторов Murata емкостью 0,1мкФ, но какой именно нужен? По какому признаку подбирать?

Из OS-CON удалось найти конденсаторы Panasonic. Вроде как LowESR, Я так понимаю - это именно то, что нужно. Этот параметр Вы имели в виду указывая, что нужно найти конденсатор с как можно более низким импедансом?

Навалил я вопросов, конечно. Возможно даже глупых, но я был бы очень признателен если бы Вы могли на них ответить. Заранее большое спасибо!
ОтветитьУдалить
Ответы
Unknown9 ноября 2016 г. в 14:19
Здравствуйте! А какие электролиты и где вы использовали в 580-м? Как я понял, не только на линейных?
ОтветитьУдалить
Ответы
Михаил Послыхалин9 ноября 2016 г. в 14:45
На выходе линейных - ELNA RBD (на саб 22 мкФ, остальные 10 мкФ). Аналоговое питание PM9015A 5,75 вольт( С762 100 мкФ) и средние точки (С767 и С768 по 47 мкФ) лучше всего nichicon FG, в цифровое питание какой-нибудь твердотел.
ОтветитьУдалить
Ответы
Unknown27 ноября 2016 г. в 22:27
Михаил, здравствуйте! Твикнул по вашему методу UTE-92BT. Подскажите пожалуйста, сколько по времени нужно "прогревать" устройство? По Вашему мнению? Спасибо!
ОтветитьУдалить
Ответы
Unknown12 декабря 2016 г. в 16:53
Здравствуйте! Подскажите, пожалуйста, по 3 пункту в примечаниях по Alpine Ute-92. Там указана емкость конденсаторов, но не указан требуемый вольтаж. Правильно ли я понял, что на место 2 конденсаторов в желтом овале ставится один пленочный? В красном овале нужен конденсатор на 47 мкФ? Заранее спасибо.
ОтветитьУдалить
Ответы
Михаил Послыхалин12 декабря 2016 г. в 23:48
Привет!
Да, ставим один пленочный.. пленочные конденсаторы обычно начинаются от 50 вольт, так что выбираем приемлемые по габаритам в пределах 50-100 вольт.
В красном овале, при всех раскладах, больше 10 мкФ ставить нет смысла.
ОтветитьУдалить
Ответы
Александр12 декабря 2016 г. в 23:56
Добрый день. Подскажите по Пионер Х580.(1) Если магнитола будет работать от встроенного УМ, то меняются 4 керамических конденсатора(с1301,1302,1303,1304) на входе УМ на пленочные? Если да , то какой марки?(можно более точно маркировку с цифрами). (2)У вас в примечании под п.4(4. Резисторы 750 Ом (а бывает стоит 820 Ом) на линейных выходах заменяем на 330 Ом.) Где эти резисторы (нумерация на плате)? и насколько шерстил форумы, то упоминание о замене их только у вас. Насколько важно их менять? Спасибо.
ОтветитьУдалить
Ответы
Михаил Послыхалин13 декабря 2016 г. в 10:48
Привет!
Обычно я ставлю или Виму MKS02 или что-то из эпкосов MKT или Cornell Dubilier 168 серию и др.
Эти резисторы находятся рядом с выходными разделительными конденсаторами, они маленькие - типоразмер 0402.
Насколько важно?
На практике производители голов и усилков делают соотношение сопротивлений входов/выходов 30-60 (10-20 кОм/330-200 Ом), так как при соотношениях 10-20 ну очень уж слышно влияние на звук межблоков.
ОтветитьУдалить
Ответы
Александр13 декабря 2016 г. в 22:08
Обращаюсь к Вам Михаил еще с одним вопросом. Вы, как человек, который вращается в кругах радиоэлектроники, не могли бы Вы просветить ,насколько часто попадают поддельные конденсаторы:в частности меня интересует Силмик 2, RBD .И если имели местослучаи,то как их визуально можно отличить? Спасибо.
ОтветитьУдалить
Ответы
Михаил Послыхалин13 декабря 2016 г. в 22:32
Мне тяжело сказать насколько часто попадаются подделки, так как я покупаю конденсаторы только у тех, в ком я на 100% уверен, что они их тягают или от производителя или от проверенных поставщиков, типа digikey.com, tme.eu, farnell.com.. и т.д.
Раньше были случаи.. внешне иногда тяжело определить, но при проверке ESR сразу видно оригинальный, или поддельный.. если, к примеру, у силмика2 22 мкф*25v составляет 1,6 Ом, а у RBD 10 мкФ*50v составляет 0,88 Ом (ясно, что на измерять одним и тем-же измерителем ESR)... и если вдруг получаются другие значения ESR, то это или неисправный конденсатор или подделка.
ОтветитьУдалить
Ответы
Unknown15 января 2017 г. в 10:36
Михаил, добрый день, подскажите пожалуйста по конденсаторам по части УМ для UTE-92BT, какой тип конденсаторов лучше брать для УМ части (FG, KZ, ES, Silmic, Cerafine)? Заказывать все буду в аудиомании.
1) Пленочные конденсаторы желтыми овалами - на какое напряжение использовть? В аудимонии нет пленочных. Какие именно конденсаторы порекомендуете искать?
2) Конденсатор красным овалом - использовать только 10 мкФ? На какое лучше напряжение подобрать конденсатор?
3) Конденсатор отмеченный знаком вопроса - 47 мкФ - на какое напряжение необходим?
4) Конденсатор синей галкой - необходим именно также на 16 В? Доступны только Nichikon FW 15000мкФ, но есть они только на 10В.
Заранее огромное спасибо за помощь.
ОтветитьУдалить
Ответы
Unknown21 января 2017 г. в 09:02
Добрый день! На процессоре Audison bit ten шипит правый канал. Отдал в мастерскую, поменяли ОУ, несколько кондеров и резисторов, послушал два месяца и опять вдруг начал шипеть тот же правый канал. Может встречались с такой проблемой или по опыту можете подсказать в чем причина?? Штатный ОУ меняли на ОУ другого производителя. И в течении этих двух месяцев, пока работал процессор нормально, все таки замечал на правом твиттере при повышенной громкости искажения высоких частот.
ОтветитьУдалить
Ответы
Unknown26 января 2017 г. в 22:15
Михаил, субъективно, что лучше по звуку после твика 580-й или 92-я.
ОтветитьУдалить
Ответы
Василий17 марта 2017 г. в 21:03
Михаил, здравствуйте!
Подскажите, пожалуйста, для систем без внешнего усилителя имеет ли практический смысл делать биампинг на встроенном усилителе головы через "разделенный" кроссовер акустики.
То, что становится удобнее регулировать соотношение мидбаса к твиттеру - понятно. А улучшается ли при этом качество звучания на практике? Само собой магнитола обеспечена прямым питанием от АБ проводом 4мм2 и после дросселя установлено два кондера по 10000.
ОтветитьУдалить
Ответы
Unknown6 апреля 2017 г. в 10:18
Здравствуйте, подскажите пожалуйста в интернете не могу найти, как подключить к RCD-510 усилитель для саббуфера, очень надо
ОтветитьУдалить
Ответы
Igor Okhotin3 мая 2017 г. в 12:38
Добрый день Михаил! Можно вывести оптику с Штатной Головы Chevrolet Captiva 2017г Mylink модель LC7F ? Если можно то где мне можно купить такую плату ? Очень расстроен выходным звуком ! подключалась бошка к усилителю c процессором по высокой Audison AP 8.9 bit звук полный хаус режет уши и неприятные низкие !
подключал по оптике с другого источника этот усилитель звук просто супер. Помогите пожалуйста.
ОтветитьУдалить
Ответы
Unknown7 мая 2017 г. в 22:03
Здравствуйте подскажите пожалуйста унч для ute-72bt
Можно ли поставить tda7850 или tb2959
ОтветитьУдалить
Ответы
Михаил Послыхалин8 мая 2017 г. в 00:19
Привет!
Да, можно ставить 7850,7650, tb2959 и еще с десяток аналогов.
Единственно, надо каждый раз смотреть что будет у конкретного УНЧ с 25 ногой.. если нет возможности разобраться в даташитах, то 25 ногу лучше вообще не впаивать.
ОтветитьУдалить
Ответы
Unknown20 мая 2017 г. в 22:08
Добрый вечер! Михаил, Вы не помните какой номинал стокового конденсатора в питании TEA6636?
ОтветитьУдалить
Ответы
Unknown21 мая 2017 г. в 12:40
Спасибо!
И ещё вопрос снова по ёмкости: по питанию не могу найти 0.1 мФ, можно ли поставить другой ёмкости? И какой, большей или меньшей?
ОтветитьУдалить
Ответы
Михаил Послыхалин21 мая 2017 г. в 13:52
Желательно поставить 0,1 NPO, но не принципиально. Подойдет и X7R в пределах 47-150 нФ.
ОтветитьУдалить
Ответы
Unknown10 июля 2017 г. в 18:41
Здравствуйте Михаил. На голове SKODA Columbus Mib 2 пропал звук со всех источников. Усилители TDF 8530, 8597 выглядят подозрительно, теплоотводы в буграх, как будто плохо облужены. Если ковырнуть бугор, то под ним окисленная медь. Замыканий, дефектов на плате не видно. Сталкивались ли вы с подобным? Чем их можно заменить или попробовать вывести линейные выхода по вашему рецепту?
ОтветитьУдалить
Ответы
Unknown16 июля 2017 г. в 10:55
Михаил, доброго здоровья! Слегка твикаю Pioneer MVH-X580BT по питанию DAC, прошу советов:
участок схемы https://prnt.sc/fw9m1m
1. Есть опыт - менял smd кондер питания цапа на Пионере 700, все варианты замены показали прояснение звука, но кажется Силмик2 и Рубикон вызывали дисперсию на ВЧ (или просто вытащили на свет мусор цапа?), цельная телесная картинка понравилась с Jamicon SK. Что посоветуете здесь на С762? Есть в наличии Ничикон FG (ESR 2.2om), Силмик2 (ESR 0.28om), Jamikon SK (ESR 0.29om), Ничикон NP (ESR 0.36om), все ESR сравнительные, китайским приборчиком. Ваш выбор приму на веру и сразу поставлю, не хочется уже прослушки. )))
2. Судя по схеме в версии Пионера 585 для буржуев ставят шунт С763, поставить туда Виму? MKS достаточно (постоянка ведь) или всё же FKP2?
3. Не могу понять чем занимается C767... Заменить его? Чем из списка наличия выше? Там два таких кондера.
Спасибо!
ОтветитьУдалить
Ответы
Unknown25 июля 2017 г. в 12:24
Здравствуйте Михаил.
Прошу помощи) Alpine ute-92. Обнаружил что от одного RCA, который идет в моноблок, нет сигнала. Т.е. саб играет только от одного RCA, а при подключении второго ничего не меняется. Пробовал переставлять эти провода сзади на магнитоле, на левом разъеме сабвуфера нет сигнала. Пробовал другие провода - та же петрушка. Отключил межблоки от магнитолы, включил тестовый трек 63Гц, тестером померил переменное напряжение на RCA, в правом есть, в левом по нулям. В чем может быть причина?
ОтветитьУдалить
Ответы
Михаил Послыхалин25 июля 2017 г. в 15:25
Привет!
Должны работать оба выхода на саб.
Могу только сказать, что нужно посмотреть осциллографом весь путь сабовских каналов от TEA6636HW, через BD37067FV и на выходные RCA. Причины могут быть различные - от пробитого ключика Мите на выходе, до банального непропая какого-то элемента в этой цепи.
В какой-то мере можно попробовать мультиметром (в режиме измерения сопротивления) методом сравнения шести каналов пройтись по одинаковым точкам... если где-то будут отличия именно по сабовому каналу - тут и надо смотреть от чего это отличие.
ОтветитьУдалить
Ответы
Михаил Послыхалин25 июля 2017 г. в 17:09
У меня на Alpine ute-92 схемы нет.
Но я давно уже не искал.. возможно она уже где-то и появилась.
ОтветитьУдалить
Ответы
Stefanescu18 сентября 2017 г. в 00:17
Hello Mikhail!
I have an Alpine CDE-296BT that has the same board and the same chips as Alpine UTE-92BT (TMPM32BC2DFG, TEA6636HW/03). It also has an extra TC94A92FG-301 for CD audio processing.
My question: is there any pin from which I can take "DOUT" (digital out)?
I want to add an optical output to the player, but I need digital audio from its components.
Thak you!
ОтветитьУдалить
Ответы
Михаил Послыхалин19 сентября 2017 г. в 09:41
Hello!

If in the Alpine on the subwoofer there is a separate DAC (near BD37067FV), then you can take a I2S from it through the transmitter SPDIF and get DOUT.
ОтветитьУдалить
Ответы
Unknown1 октября 2017 г. в 10:59
Сделал по вашей теме доработку. Результат сугубо положительный, часто добрым словом вспоминаю Вас.
Честно говоря когда делал не думал что результат будет заметен явно.
Но при первом включении уже стало явно лучше, примерно одинаково играло с месяц наверное, потом некоторое время ещё звук менялся, после чего играет ровно.
Где-то с год ничего не настраиваю, все именно как нужно, очень доволен звуком.
Машина хетч, алпаин92, фронт морель темпо6 от двух АВ, сабик две десятки в ЗЯ, питание хорошее.
Такой результат за 2к это отлично.
ОтветитьУдалить
Ответы
Михаил Послыхалин1 октября 2017 г. в 13:15
Привет, Александр! :)
Спасибо за информативный отзыв и добрые слова.
Я рад, что мои темы помогают хоть что-то улучшить в этом мире.
Удачи в новых начинаниях!
ОтветитьУдалить
Ответы
AlexTs15 ноября 2017 г. в 05:06
Михаил, здравствуйте!
У меня RNS-510. Хочу перепаять конденсаторы на питании SAF7730 и на входе УМ.
Есть вопрос: При проигрывании ТОЛЬКО аудиоСД из динамиков идет треск, весь остальной звук (видео, МП3 с любых носителей) играет нормально. Подскажите, что, на Ваш взгляд, может так влиять на звук, воспроизводимый с компашек?
С уважением, Алексей!
ОтветитьУдалить
Ответы
Михаил Послыхалин15 ноября 2017 г. в 09:31
Привет, Александр!
Ход мысли такой - звук во всех режимах рождается в SAF7730. Обычно с CD привода звук заходит в 7730 по цифре. Значит есть какая-то проблема именно в CD приводе... ну а уж что там - сие неизвестно. Может какая проблема с пикапом.. а может и просто плохой контакт в шлейфе.
ОтветитьУдалить
Ответы
Михаил Послыхалин18 марта 2018 г. в 11:16
Привет!
Повторять уже сделанное мне неинтересно, а вот если что-то новенькое, где надо разбираться - тогда я могу подумать браться или нет. Хобби вот такое у меня.
Если надо допилить голову и это уже описано в блогах - могу подсказать к кому обратиться. Напиши мне в Hangouts.
ОтветитьУдалить
Ответы
Unknown22 марта 2018 г. в 09:57
Михаил, подскажите, стоит ли шунтирующий конденсатор в питании номиналом 0,1 мкФ, (менять)/(ставить параллельно) на WIMA FKP2 3,3 нФ (0.0033 мкФ) с тангенсом угла потерь 0,0004?
ОтветитьУдалить
Ответы
Unknown2 апреля 2018 г. в 13:35
Приветствую! Михаил, можно ли оставив USB на передней панельке, разделить "тушку" и лицевую панель на 0,5 - 1,0 метр, "боюсь" я этот синфазный дроссель выпаивать... Спасибо!
ОтветитьУдалить
Ответы
Unknown2 апреля 2018 г. в 14:51
Спасибо! Да, я так подумал, "задействовать" для этих линий витую пару, "цеплять" экран со стороны панельки? А как "далеко" можно выносить энкодер и "дублёров" кнопок управления (если вывести их из панельки)?
ОтветитьУдалить
Ответы
Ярослав Степанов8 мая 2018 г. в 01:40
Михаил здравствуйте! Случайно наткнулся на ваш блог, весьма познавательно! У меня такой вопрос по TEA6636 (Alpine), списка аппаратов подходящих под вывод SPDIF у вас полного нет? тот же UTE-92BT бы устроил, FLAC есть и USB, и какой никакой инструкции? хочу обойтись одним кабелем в машине, а из вариантов что бы без переделок все не первой свежести и стоимости.
ОтветитьУдалить
Ответы
Михаил Послыхалин8 мая 2018 г. в 09:12
Привет!
Более того, что я написал в блоге, больше я не разбирался где еще стоит TEA6636. За производителями тяжело угнаться.. они все время на шаг впереди и "совершенствуют" аудио аппаратуру не отходя от кассы. Поэтому выход только один - открыл конкретную голову и дальше чешешь репу.
ОтветитьУдалить
Ответы
Василий8 мая 2018 г. в 16:19
Михаил, здравствуйте!
Имеется штатная голова, в которой функцию ЦАП выполняет PCM1681.
Есть затея выпаять цифровой выход.
Согласно документации на этот ЦАП входные данные у него могут быть в таких форматах: right-justified, I2S, left-justified, and DSP.
Насколько я понимаю, с большой вероятностью там I2S. Или может быть любой из этих форматов?
Можно ли взять этот сигнал перед ЦАП, сваять конвертер в SPDIF и вытащить наружу? Что применить в качестве конвертера, не подскажите?
ОтветитьУдалить
Ответы
Михаил Послыхалин8 мая 2018 г. в 21:48
Привет!
Обычно все таки в формате квадратной шины.
Другой вопрос какую Дата брать... надо пробовать.
Можно использовать или DIT4096, DIT4192
http://halin-kvd.blogspot.ru/2014/03/kenwood-kmm-257-kmm-157-kmm-357.html
или как делал Евгений на WM8804
https://www.drive2.ru/b/468310315767956547/
https://www.drive2.ru/b/472052503593091085/
ОтветитьУдалить
Ответы
Василий8 мая 2018 г. в 23:03
А две даты (4 канала) в один SPDIF можно впихнуть?
ОтветитьУдалить
Ответы
Василий16 мая 2018 г. в 09:14
Михаил, здравствуйте!
Подскажите, пожалуйста, можно ли по входу встроенного в магнитолу УМ менять керамические конденсаторы на обычные (в смысле не силмики и не ничиконы) электролитические конденсаторы?
Нет ли там проблем со смещением входов по постоянке из-за утечек электролита?
ОтветитьУдалить
Ответы
Василий17 мая 2018 г. в 15:00
Михаил, сейчас ещё ковыряю одну штатную голову, в ней AUX вход имеет разделительную керамику X7R 2.2uF. Причем разделительных конденсатора три - и по земле в том числе (это типовая схема?). Далее сигнал идет на АЦП процессора, на который документации нет. Вся эта цепь AUX установлена снизу платы, где места всего 4мм по высоте.
Т.е. вместо керамики разделительной могу установить только электролиты диаметром 4мм, а пленка нужного номинала туда не влезает совсем.
Подскажите, пожалуйста, по Вашему опыту не боятся ли АЦП DSP "текущих" электролитов по входу? Я понимаю, что вопрос звучит слишком в общем виде, но всё же...
ОтветитьУдалить
Ответы
Василий21 мая 2018 г. в 13:10
Михаил, ещё один вопрос имею спросить.
В штатной голове BOSCH CD-привод собран на процессоре Panasonic MN6627781KK. Документации на него я не нашел.
Хотел заменить разделительные конденсаторы на плате привода, но найти их методом тыка не смог, да и на плате таких обозначений нет (хотя все сигналы подписаны) Может ли так быть, что на этой плате нет аналоговых аудио-сигналов? А аудиопоток передается в процессор по цифре (I2S например)?
Фото платы:
https://i.imgur.com/MNQS4iU.jpg
ОтветитьУдалить
Ответы
Михаил Послыхалин21 мая 2018 г. в 14:13
Да, скорее всего аудиопоток с этого CD привода передается на главную плату головы по шине I2S. По крайней мере я вижу у разъема надписи LRCK и DATA.. значит там должна еще ножка BICK.
ОтветитьУдалить
Ответы
Василий21 мая 2018 г. в 16:13
Михаил и последний вопросик. :)
Что лучше в качестве разделительного конденсатора по выходу предварительного усилителя с поляризующим напряжением 2.5В, нагруженного на 10кОм:
- Nichicon BP 10uf/25v
или
- ELNA Silmic II 10uF/16v
или
- ELNA Silmic II 10uF/35v
?
ОтветитьУдалить
Ответы
Василий22 мая 2018 г. в 10:42
Нашел вот такую статейку:
http://www.waynekirkwood.com/images/pdf/Cyril_Bateman/Bateman_Notes_Cap_Sound_6.pdf
Интересно, что в ней автор приходит к выводу, что биполярные аудио электролиты в разы имеют меньше искажений, чем полярные и при наличии смещения и при его отсутствии. А два последовательных биполярных конденсатора приближаются по искажениям к пленочным конденсаторам.
Т.е. отвечая на свой вопрос, выбор падает на - Nichicon ES(BP) 10uf/25v.
ОтветитьУдалить
Ответы
Михаил Послыхалин22 мая 2018 г. в 10:52
Насчет биполярных - так оно и есть.
Но если выбирать из биполярных, то по мне - меньше портит звук ELNA RBD.
ОтветитьУдалить
Ответы
Василий22 мая 2018 г. в 16:06
Михаил, если можно дайте, пожалуйста, краткую характеристику твердотельным электролитам. В некоторых твиках голов Вы их применяете. В интернете информация противоречивая. В каких случаях и какие типы рекомендуется применять, а в каких - нет.
ОтветитьУдалить
Ответы
Юрий25 мая 2018 г. в 13:12
Добрый день. Не могу понять как соблюдать полярность проходных электролитов. На ute-92bt на линейных выходах звук сначала попадает на + , а выходит через - . Перед e vol сначала попадает на - , а выходит через +. В чем тут разница?
ОтветитьУдалить
Ответы
Юрий28 мая 2018 г. в 22:58
Добрый день. Еще возник один вопрос. Вы писали :"Конечно есть проблема с утечкой электролитов и УМ отреагирует как положено - на входе смещение 100 милливольт, а на выходе будет 2 вольта. Даже если и поставить электролит с маленькой утечкой, то не факт, что в скором времени он не потечёт.
Поэтому лучше на входах УМ как разделительные ставить пленочные конденсаторы. То есть здесь и по звуку и по техническим особенностям действует правило - лучше любая пленка, чем любой электролит. :)"
Актуально ли это для внешних автомобильных усилителей? Там тоже проходными электролиты стоят.
ОтветитьУдалить
Ответы
Unknown5 декабря 2018 г. в 08:34
Осталось несколько плат для предварительного усилителя PreAmplifier 4K-13MP Rel Mute, лежат без дела, ждут хозяина) за подробностями пишите andrew_mgn@bk.ru
ОтветитьУдалить
Ответы
Unknown22 февраля 2019 г. в 16:00
хорошо . в 701 если не ошибаюсь стоят оу NJM4560D можно ли произвести прямую замену на оу LM4562NA или LME49720NA или потребуется доработка обвязки в связи с заменой ?
и хочу заменить для профилактики заменить все конденсаторы т.к апарат уже старенький .Не порекумендуете на какой фирмы лучше менять?
ОтветитьУдалить
Ответы
Михаил Послыхалин22 февраля 2019 г. в 21:40
Извини, с такой постановкой вопросов - лучше отдай кто это уже делал или может сделать.
ОтветитьУдалить
Ответы
Boris25 марта 2019 г. в 14:35
Михаил, доброго дня.
Заранее прошу прощения за, возможно глупые, вопросы, но лучше переспросить, чем что-то сделать не так.
Касательно Alpine UTE-92BT.
1. Что стОит перепаивать, если магнитола будет работать от внутреннего УМ?
2. "Если голова будет работать от внутреннего УМ, тогда надо заменить конденсаторы отмеченные желтым овалами (последовательно стоят керамический и электролитический), на пленочные конденсаторы номиналом 1,0-2,2 мкФ." - тут не совсем понятно. те убираем пару кондеров и вместо один пленочный номиналом 2,2мкФ. Какой минимальный вольтаж?
3."Конденсатор AC-GND, отмеченный красным овалом, должен быть в четыре раза больше, чем разделительный конденсатор на входах УМ. Судя по его стоковому номиналу в 10 мкФ - на входах УМ стоят последовательно электролитический 10 мкФ и керамический 3,3 мкФ." - тут от чего отталкиваться? Или может напишите конкретно, какой нужен (и пленочный или электролитический).
Заранее спасибо.
ОтветитьУдалить
Ответы
Boris25 марта 2019 г. в 15:07
1. Понял
2. Про связь понял. Вопрос в том, что убирая 2 последовательных кондера, вместо них ставлю пленку одну на 2.2 (и на всех 4х). Соответственно, AC-GND остается на 10мкф. СтОит ли его менять на другой, или можно оставить? Я так понимаю, он сглаживает помехи по питанию...
ОтветитьУдалить
Ответы
Unknown2 апреля 2019 г. в 14:35
Привет помогите Альп 92 бт играет играет и потом уселок в защиту уходит куда смотреть что поменять подкидывал другую магнитолу все работает и другой уселок тоже в защиту уходит кстати владельцы 92 бт проверьте термопасту ее бывает там нету помогите люди добрые
ОтветитьУдалить
Ответы
Boris3 апреля 2019 г. в 20:01
Михаил, приветствую. Осталось заменить пленочные кондеры (вместо двух последовательных). И тут немного засомневался (решил сначала прозвонить тестером). Оказалось, что друг за другом стоят только левая пара кондеров. Остальные 3 пары хаотично (например самый правый электролит, последовательный керамический второй слева). Это нормально?) Тоесть и пленочные подгонять так же (крест накрест)?
ОтветитьУдалить
Ответы
Михаил Послыхалин3 апреля 2019 г. в 21:41
Развести плату можно как угодно.. только зачем крест накрест? тогда дорожки должны нырять на другую сторону платы и потом возвращаться...
Но если там действительно так накручено, то еще раз проверь (ну семь раз... и только один отрежь) и пытайся припаять чтобы все соответствовало каналам
ОтветитьУдалить
Ответы
Вадим5 апреля 2019 г. в 10:44
Здравствуйте. Крутые вы вещи делаете )
Подскажите, пожалуйста, по alpine ute-92bt. Там есть выход VDI. Выходит черным проводом на задней панели и на плате 4 пиновым разъемом конектится. Вы не знаете по какому протоколу работает этот VDI? Нигде не могу найти информацию. Может по компонентам рядом с разъемом можно что-то понять?
ОтветитьУдалить
Ответы
Unknown26 апреля 2019 г. в 13:22
Добрый день Михаил. Имеется навигационньій аудио модуль от Mitsubishi Electric NR-000. Установленьі TDA 7851F и OУ JRC4580D. Можно ли у Вас доработать или посоветуйте пожалуйста, к кому обратиться на доработку (линейки, обвязка, OУ)? Хотел бы качественно доработать для совместного использованя с звуковьім процессором JL Audio VXi600i. Александр. Киев.
ОтветитьУдалить
Ответы
Boris13 мая 2019 г. в 13:42
Михаил приветствую. Может быть вы сможете помочь. Какая ситуация...
Есть Альп 92.Через месяца 3 после покупки подсветка дисплея стала уходить в диммер (притухание от габаритов), хотя габариты выключены, и в настройках стоит Авто. Сначала подмаргивала диммером, потом снова ушла в димер. Если в настройках его отключаю, до подсветка горит в полную яркость. Сдал в сервис по гарантии, промурыжили месяц, заменили транзистор (со слов). Неделю было все хорошо (днем горит в полную яркость, при габаритах притухает), потом началось опять. Сначала иногда подмаргивало, теперь постоянно в диммере. Больше в сервис не понесу...
Может подскажете, чего проверить/посмотреть? В сети нашел инженерную схему только на 72 альп, и прозвонив цепочку диммера, она совпадает с 92...
ОтветитьУдалить
Ответы
Boris13 мая 2019 г. в 15:00
Я вообще отключал провод DiMM, толку нет.
Если менять транзистор, то подскажите, какой, и чем можно заменить? Пытался найти пол маркировке (которая с схеме написана), бестолку.
ОтветитьУдалить
Ответы
Unknown26 мая 2019 г. в 00:37
Добрый вечер! Подскажите, возможно ли выпайка разъема MOST на магнитоле mib std2 zr
ОтветитьУдалить
Ответы
iskander8014 ноября 2019 г. в 18:15
Михаил добрый день.
Спасибо Вам за Ваше творчество.
Скажите пожалуйста, что именно и каких номиналов стоит в плате E-vol в качестве разделительных и что стоит в подпорке питания чипов Клариона HX-D2.
Вижу , что черная Эльна, то то ли силмик старый, то ли Керафайн.
И какие номиналы, если не секрет
ОтветитьУдалить
Ответы
Unknown27 ноября 2019 г. в 10:20
Здравствуйте! Какие конденсаторы и по какой схеме стоят на выходы RCA синяя галочка? и зеленая галочка ? На UTE92BT. Спасибо.
ОтветитьУдалить
Ответы
Unknown27 ноября 2019 г. в 12:04
Спасибо за скорый ответ. Но под фотографией непонятно написано. Обведено синим,на RCA, я так понял ELNA Silmic II номиналом 22*35v, обведено зелёным возле BD37067FV на ELNA Cerafine номиналом 3,3*50v, правильно?
ОтветитьУдалить
Ответы
Unknown11 декабря 2019 г. в 07:19
Здравствуйте! Ключики Mute качеству звука мешают, с Вашей точки зрения?
ОтветитьУдалить
Ответы
Unknown13 января 2020 г. в 19:01
Здравствуйте Михаил! Подскажите пожалуйста в блоке DC\DC от Clarion вы понижали напряжение на выходе - резисторы в делителе обратной связи контролера ШИМ - R20,R27 на 4 ногу? И если вам не жалко поделиться какие по номиналу?
ОтветитьУдалить
Ответы
Александр1 апреля 2020 г. в 18:21
Добрый день , Михаил . У меня есть alpine cde 9880r , звук был просто никакой что с линейных выходов что от встроенного УМ . Не понимаю за что его так нахваливали в отзывах . Скачал схему . Померил esr всех электролитов разделительных - 16 ом . Электролиты на линейные выходы и перед УМ заменил на Panasonic fc 10/25в . Перед УМ там ещё есть керамика 0.22 мкФ последовательно электролитам , правильнее бы заменить эту связку одним пленочным , но у меня нет такого номинала . После этих действий заметно улучшились низкие и высокие частоты , сразу , даже без прогрева . Далее заменил электролиты 4.7мкФ перед E-Vol на керамику такого же номинала , т.к. других не было под рукой . Заметных изменений это не дало . Затем я заменил последовательную связку по AC GND УМ электролит 4.7мкф+1мкФ керамика на один полипропиленовый китайский красный конденсатор 1 мкФ . Включил от встроенного УМ и залип . Появилась глубина , детали , хотелось слушать и слушать . Слушал на тестовом диске с автозвуковых соревнований и на своих дисках , на всех композициях очень слышны изменения . После этого решил послушать с внешнего усилителя , подключил к линейным выходам и здесь опять присел , глубины нет , детальности нет . Усилитель genesis four channel . Межблоки короткие по 25 см самодельные из витой пары Puresonic . Скажите , пожалуйста , может на линейных выходах качество сигнала быть хуже ,чем идёт на встроенный УМ ? По схеме они из одного источника выходят , затем делятся . Неужели митирующие ключи так портят сигнал или это Genesis надо на диагностику ?
ОтветитьУдалить
Ответы
Unknown23 апреля 2020 г. в 14:38
Там же, конденсатор AC-GND, отмеченный красным овалом,нужно ли менять, если у него номинал 10
ОтветитьУдалить
Ответы
Михаил Послыхалин23 апреля 2020 г. в 15:09
Unknown
"Там же, конденсатор AC-GND, отмеченный красным овалом,нужно ли менять, если у него номинал 10"
Вижу на мыло попадают вопросы, но здесь я их не вижу.Я уже писал, что конденсатор AC-GND, отмеченный красным овалом, должен быть в четыре раза больше, чем разделительный конденсатор на входах УМ. То есть если разделительные будут 2,2 мкФ, тогда 10 мкФ на AC-GND это нормально.

ОтветитьУдалить
Ответы
Михаил Послыхалин23 апреля 2020 г. в 15:27
Оказывается здесь надо таки чистить сообщения... поэтому новые и не появлялись
ОтветитьУдалить
Ответы
Unknown26 апреля 2020 г. в 08:07
Здравствуйте Михаил! Голова 92ВТ будет работать от внутреннего УМ и через линейный выход на саб, тогда надо выполнить действия указанные в п.3 приложения, или это необходимо сделать дополнительно ко всему проделанному ранее? Правильно ли я понял, надо заменить все конденсаторы, кроме четырех из шести обведенных зеленым овалом?
ОтветитьУдалить
Ответы
Михаил Послыхалин26 апреля 2020 г. в 12:23
Привет! Это дополнительно. Дальше - из зеленого овала заменить все, а из синего овала можно заменить только те, которые идут на сабовый канал.
ОтветитьУдалить
Ответы
Unknown27 апреля 2020 г. в 08:38
Спасибо! Далее для прогрева на выход с головного усилителя четыре резистора по 2,2КОм вместо колонок и на сутки на полной громкости? А на линейный выход саба?
ОтветитьУдалить
Ответы
Unknown15 мая 2020 г. в 03:14
Здравствуйте,магнитола Pioneer MVH-X580BT,столкнулся с проблемой распайки тушки от панельки(5метров)был взят МГТФ 0.07
Так вот где бы не искал информацию как и куда копать чтоб панелька заработала,управление кнопок панельки резистивное,у МГТФ естественно при такой длине присутствует своё сопротивление затрудняющее работе панельки!помогите пожалуйста с этим вопросом,магнитола годная,звук радует,(не покупать же из-за этого другую)при том что произведены все доработки по вашему образцу
ОтветитьУдалить
Ответы
Nikita7 августа 2020 г. в 10:24
Михаил Добрый день подскажите, kenwood bt356 это как jvc x340bt хотел вывести оптику, подскажите откуда можно её выдернуть ?
ОтветитьУдалить
Ответы
Rush30 сентября 2020 г. в 15:47
Здравствуйте, Михаил!
В Alpine UTE-92 очень сильно греется встроенный УМ, вроде как на фото видно место под вентилятор. Возможно ли подключить вентилятор к данной плате и может быть у Вас есть "рецепт" как это лучше сделать?
ОтветитьУдалить
Ответы
Unknown29 октября 2020 г. в 19:15
Здравствуйте Михаил,хочу немного доработать Alpine 9815,а именно заменить проходные конденсаторы на silmic 2,и cerafine.Прочитал вашу работу над 92 альпайном,схемы немного похоже,у меня до операционника(njm2060v)проходные стоят 2.2uf после операционника тоже 2.2uf(цепь хочу доработать только на линейные выходы). Хочу заменить на elna silmic 2(50v2.2uf),вопрос:ёмкость ту же оставить или чуть больше,может что ещё посоветуете,на что обратить внимание.
ОтветитьУдалить
Ответы
Rush5 января 2021 г. в 11:22
Здравствуйте, Михаил!
Вчера сделал твик как по линейному тракту, так и по внутреннему УМ.
Cerafine и RBD к сожалению не нашел - все на Silmic 2.
Но и так звук действительно заметно стал лучше - Большое спасибо Вам за труд.
Единственное всплыл подводный камень:
При повороте громкости на ноль и с ноля, а также при выключении и включении зажигания передний правый динамик (только один) издает хлопок - визуально он резко дергается то в одну сторону то в другую (как будто плюс на минус резко меняется). При этом магнитола работает. Вопрос: может быть подскажите куда копать и отчего такое может быть?
ОтветитьУдалить
Ответы
Rush5 января 2021 г. в 14:08
Голова работает от внутреннего усилителя (подключены все 4 динамика), к линейному подключен саб.
По твику усилителя: вместо последовательной керамики и электролитов - перемычка (вместо керамики), вместо электролита пленка WIMA 2.2;
AC-GND - Silmic 10мкф; Cref УМ - Silmic 100мкф; По питанию - Panasonic 10 000мкф
Выходные разделительные Silmic 10мкф (ВЧ/СЧ), 22мкф - (Саб)
Вместо керамики Silmic 2.2 (ВЧ/СЧ), 3.3 (Саб)
На Cref у BD37067 - Silmic 22,0
по питанию 0,1 NPО TDK c Nichikon KZ 100,0
В питании TEA6636 сверху стокового конденсатора Chemi-Con KZE (Low impedance) 10,0
Может что-то перегрел рядом пока паял?
ОтветитьУдалить
Ответы
Rush6 января 2021 г. в 11:47
Добрый день, еще один вопрос возник:
при регулировке громкости (как "крутилкой" так и с пульта)
из саба слышны "пуки" на каждое деление шкалы громкости.
Также если дотронуться пальцем до конденсатора перед линейным выходом на саб идет наводка. Подскажите, пожалуйста, в чем может быть причина?
ОтветитьУдалить
Ответы
Rush10 октября 2021 г. в 13:27
Здравствуйте, Михаил!
Уже почти год как сделал твик 92-го по Вашей инструкции.
Все прогрелось - середина прорезалась даже mp3 зазвучало по новому, все настройки эквалайзера и "улучшайзеры" скинул в ноль. Слушаю и вспоминаю Вас добрыми словами.

Сейчас решил поэксперементировать над сабовым каналом:
Хочу поставить nichicon ES 2,2 50v, а на выход nichicon KZ 22 50v
Говорят у них басы более яркие.
Также видел вариант где разделительные 2,2мкф конденсаторы шунтируют керамикой 0,1мкф np0.
1) Как Вы считаете стоит ли провести такую замену по НЧ тракту?
2) Стоит ли ставить шунты?
3) И еще обнаружил странность - срез на саб в голове стоит 100hz подключил усилитель в сабовый канал - а там походу идет все - и вокал слышно и тарелочки... Это нормально?
ОтветитьУдалить
Ответы
Адил7 февраля 2022 г. в 15:19

Здравствуйте, буду благодарен за подсказку , я сделал твик магнитолы alpine 92 по вашему примеру , звук теперь стал действительно глубоким с расширенной сценой, но допустил ошибку вместо добавления по питанию TEA6636 к керамическому конденсатору электролита, поняв неправильно, я его заменил на elna silmic2 22uf, подскажите пожалуйста какой там нужен номинал ?
ОтветитьУдалить
Ответы
Михаил Послыхалин7 февраля 2022 г. в 18:08
Привет! Я бы уже больше не трогал магнитолу. Силмик2 22 мкФ в питании TEA6636 отлично.
Ну что там стояло - я не измерял, но скорее всего 10 мкФ и я просто добавил еще 10 мкФ.
ОтветитьУдалить
Ответы

Добавить комментарий

Штатные головы или "Конструкция выходного дня"

Избранное сообщение

Вывод цифры и линеек из штатных магнитол на УМ с цифровым входом.

пятница, 4 марта 2016 г.

Штатные (и не только штатные) головные устройства ч.3.

Alpine UTE-92BT.

Alpine CDE-178BT.

Alpine CDA-7865R.

Pioneer DEH-P88RSII.
